Subestimar las cargas de los equipos de proceso conduce a fallas estructurales catastróficas, vibración excesiva y costosas modificaciones posteriores a la construcción. Los propietarios e ingenieros de las instalaciones deben equilibrar los costos de capital inmediatos del tonelaje de acero con la necesidad operativa a largo plazo de soportar de forma segura la maquinaria pesada, las tuberías de proceso y las fuerzas dinámicas. Proporcionamos un desglose basado en evidencia de cómo los ingenieros estructurales categorizan, calculan e integran las cargas de los equipos en Estructura de acero industrial diseño. Esto garantiza el cumplimiento de ASCE/AISC, la seguridad operativa y la adaptabilidad de las instalaciones. Aprenderá cómo gestionar las fuerzas dinámicas, optimizar la selección de acero y preparar sus instalaciones para el futuro contra la obsolescencia estructural. Ignorar estas variables de carga durante la fase conceptual garantiza retrasos en el cronograma y excesos presupuestarios. La integración adecuada de la carga dicta los requisitos principales de la rejilla, el tamaño de las columnas y los cimientos incluso antes de que comience la fabricación.
Distinción entre dinámica y estática: los equipos de proceso introducen cargas dinámicas, vibratorias y térmicas complejas que requieren un análisis de fatiga especializado más allá de los cálculos estándar de carga muerta/viva.
Integración regida por códigos: las combinaciones de carga precisas deben alinearse con los estándares ASCE 7, AISC y ASME (para tuberías) para tener en cuenta las fuerzas sísmicas, eólicas y operativas simultáneas.
Optimización estructural: el uso de acero con sección en H y refuerzos estratégicos evita el exceso de ingeniería y al mismo tiempo mantiene la rigidez requerida para los procesos industriales pesados.
Preparación para el futuro: El diseño de una asignación de referencia para futuras adiciones de equipos evita la necesidad de refuerzos estructurales disruptivos o la reconstrucción de toda la instalación durante la expansión.
Un diseño estructural exitoso logra cero problemas de deflexión bajo operación pesada. Proporciona un aislamiento de vibraciones adecuado para maquinaria sensible y mantiene un estricto cumplimiento de los códigos al tiempo que optimiza el peso total del acero. Las cargas de los equipos dictan la red estructural primaria. Obligan a los ingenieros a tomar decisiones difíciles sobre el espaciamiento de las columnas, la profundidad de las vigas y las configuraciones de arriostramiento en las primeras etapas del ciclo de vida del proyecto.
Las cargas ambientales estándar actúan sobre la envolvente exterior del edificio. La nieve presiona el tejado, el viento empuja el revestimiento y las fuerzas sísmicas sacuden los cimientos. Las cargas de los equipos se comportan de manera completamente diferente. Aplican fuerzas masivas y concentradas directamente a los miembros estructurales internos. Estas cargas pueden ser continuas, intermitentes o altamente dinámicas. Gobiernan el tamaño de las columnas internas y las vigas del piso, y a menudo requieren un refuerzo localizado que las cargas ambientales nunca desencadenarían.

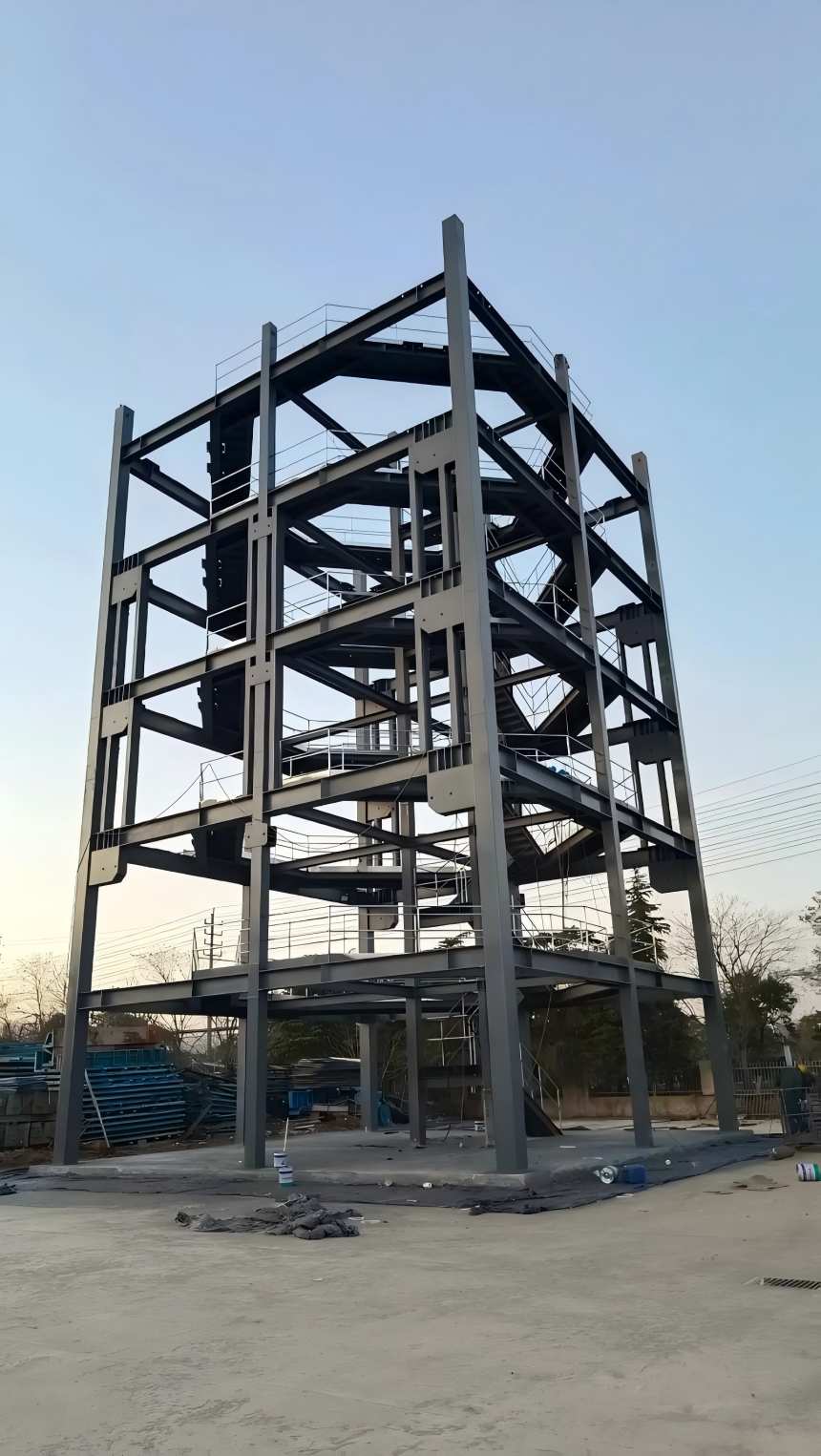

La ubicación del equipo afecta en gran medida la complejidad estructural total y el volumen de material. Colocar maquinaria pesada a nivel del suelo simplifica la superestructura. La base de hormigón absorbe la mayor parte del peso operativo y las vibraciones, lo que permite que la estructura de acero permanezca relativamente liviana. Mover esa misma maquinaria a una plataforma elevada cambia la ingeniería por completo. Los equipos elevados requieren un marco de piso de alta resistencia y conexiones rígidas de momento para controlar el balanceo lateral. Aumenta la masa sísmica de los niveles superiores, lo que amplifica las fuerzas sísmicas en todo el marco. Los ingenieros evalúan estas dimensiones de ubicación con anticipación para controlar los costos de material.
Evaluar el nivel de grado versus la ubicación elevada para toda la maquinaria pesada.
Determine los límites de deflexión requeridos para equipos sensibles (por ejemplo, L/400 o L/600).
Identifique los requisitos de aislamiento de vibraciones antes de dimensionar las vigas del piso.
Trazar rutas de acceso principales para garantizar que los refuerzos estructurales no bloqueen las rutas de mantenimiento.

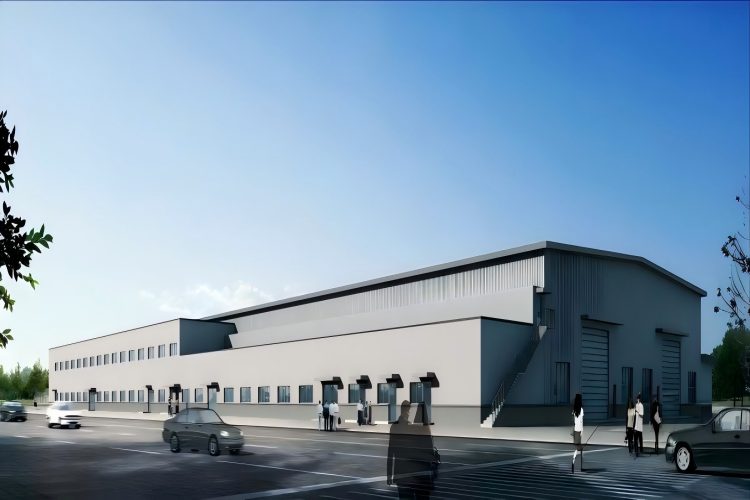

La categorización precisa de la carga evita la fluencia estructural. Ingenieros que diseñan un edificio de la fábrica de acero Debe separar las fuerzas del equipo en distintas categorías de comportamiento. Cada categoría requiere un enfoque matemático específico y detalles especializados.
Las cargas estáticas no se mueven, pero su peso fluctúa según el estado operativo. Los ingenieros calculan tres escenarios de peso distintos para buques y tanques. El peso en vacío representa el equipo desnudo. El peso operativo incluye el equipo más su contenido normal de fluido o material. El peso de prueba representa el escenario más pesado posible, generalmente durante la prueba hidráulica, cuando un recipiente está completamente lleno de agua. Un tanque de 10,000 galones agrega más de 83,000 libras de carga muerta temporal durante una prueba hidráulica. La estructura debe soportar de forma segura este peso de hidrotest sin ceder.
Los equipos rara vez son perfectamente simétricos. La carga excéntrica ocurre cuando la maquinaria está montada descentrada o cuando accesorios pesados cuelgan de un lado de un recipiente. Esta excentricidad introduce fuerzas de torsión en el acero de soporte. Para gestionar estas fuerzas concentradas, los ingenieros diseñan patines y rejillas para equipos. La parrilla consiste en una red de vigas de acero secundarias que actúan como una base sólida y estable. Distribuye el peso concentrado de la maquinaria pesada entre múltiples miembros estructurales primarios, evitando el pandeo localizado de las placas del piso o las alas de las vigas.
Las máquinas giratorias y alternativas generan fuerzas dinámicas continuas. Las turbinas giran a altas velocidades, las prensas industriales golpean hacia abajo con una presión inmensa y los compresores vibran rítmicamente. Los ingenieros estructurales traducen estas fuerzas dinámicas en cargas estáticas equivalentes para el dimensionamiento inicial aplicando factores de impacto al peso estático. Una prensa de estampado podría requerir un factor de impacto vertical de 2,0, duplicando efectivamente su peso estático para fines de diseño.
El control de vibraciones requiere evitar la resonancia. Cada estructura de acero tiene una frecuencia natural y cada pieza de equipo giratorio tiene una frecuencia de operación. Si un compresor funciona a 1800 RPM (30 Hz), la frecuencia natural del marco del piso debe mantenerse alejada del rango de 24 a 36 Hz. Si estas frecuencias coinciden, se produce resonancia, amplificando las vibraciones a niveles destructivos. Los ingenieros ajustan la frecuencia natural de la estructura estructural ajustando la rigidez y la masa de la viga, asegurando que la frecuencia estructural se mantenga muy por encima o por debajo de la frecuencia de funcionamiento del equipo.
Las instalaciones industriales utilizan extensas redes de tuberías de proceso que cuelgan de la estructura del techo o descansan sobre soportes elevados para tuberías. Los ingenieros calculan las cargas de anclaje y guía transferidas desde la tubería a los elementos de soporte de la estructura de acero regidos por códigos. El peso del fluido, los conjuntos de válvulas pesados y el aislamiento grueso contribuyen a esta carga suspendida.
Los procesos industriales de alta temperatura introducen cargas térmicas severas. Los tubos de acero se expanden cuando se calientan y se contraen cuando se enfrían. Una línea de vapor a 400°F se expande significativamente en un recorrido de 100 pies. Esta expansión térmica genera fuerzas laterales masivas en los puntos de anclaje. La estructura de acero debe absorber estas fuerzas térmicas sin deformarse. Los ingenieros utilizan soportes deslizantes de PTFE y bucles de expansión diseñados para mitigar la tensión transferida a las columnas estructurales primarias.
Resumen de clasificación de carga de equipos de proceso
| Categoría de carga | Ejemplos de equipos | Impacto estructural primario | Estrategia de mitigación de diseño |
|---|---|---|---|
| Cargas estáticas | Tanques de almacenamiento, silos, transformadores. | Alta compresión axial, fluencia localizada | Rejilla de acero, vigas pesadas de ala ancha |
| Cargas dinámicas | Prensas de estampación, trituradoras, centrífugas. | Fatiga, tensiones de impacto, resonancia. | Sintonización de frecuencia, factores de impacto, amortiguadores. |
| Cargas térmicas | Tuberías y hornos ASME de alta temperatura | Corte lateral, tensión de conexión | Soportes deslizantes, juntas de dilatación. |
| Cargas suspendidas | Bandejas de cables, unidades HVAC, soportes para tuberías | Deflexión de la armadura del techo, tensión de la cuerda inferior | Carga puntual del panel, tolerancias de carga colateral |
Diseñar para un solo tipo de carga es insuficiente porque las estructuras experimentan múltiples fuerzas simultáneamente. Los ingenieros utilizan metodologías estrictas para analizar cómo interactúan estas fuerzas combinadas dentro de la estructura de acero, garantizando que el edificio permanezca estable en las peores condiciones posibles.
El flujo de trabajo comienza con cargas ambientales estándar. Los ingenieros calculan cargas muertas, vivas, de nieve, de viento y sísmicas de acuerdo con las directrices ASCE 7. Las cargas muertas incluyen el peso del propio acero. Las cargas vivas representan la ocupación humana y los artículos móviles. Las cargas sísmicas y de viento dictan los requisitos de refuerzo lateral.
Luego, los ingenieros superponen las cargas del equipo de proceso a la línea base ambiental. Prueban varios escenarios operativos para identificar los peores escenarios de tensión para la estructura. Una embarcación podría estar vacía durante un huracán, maximizando las fuerzas de elevación sobre los cimientos. Alternativamente, una embarcación podría estar llena durante un terremoto, maximizando la cizalladura sísmica lateral. La estructura debe sobrevivir a ambos extremos sin fallar.
El Instituto Americano de Construcción en Acero (AISC) proporciona el marco para dimensionar miembros de acero. Los ingenieros eligen entre diseño de factor de carga y resistencia (LRFD) y diseño de tensión permitida (ASD). LRFD aplica multiplicadores estadísticos a diferentes tipos de carga en función de su previsibilidad. La mayoría de los proyectos industriales pesados utilizan LRFD por su precisión en el manejo de combinaciones de carga complejas.
Los ingenieros evalúan ecuaciones como 1,2 (muerto) + 1,6 (activo) + 1,4 (equipo en funcionamiento). Comparan los resultados con 1,2 (muerto) + 1,0 (sísmico) + 1,0 (equipo vacío). La combinación que produce la tensión interna más alta gobierna el tamaño del miembro de acero.
Las cargas de equipos pesados exacerban los problemas de estabilidad. El Método de Análisis Directo (DAM) es el estándar moderno para capturar la estabilidad y los efectos de segundo orden, comúnmente conocidos como efectos P-Delta. Cuando un equipo pesado se asienta sobre una columna alta y el viento empuja esa columna hacia los lados, el peso del equipo crea momentos de flexión adicionales. DAM tiene en cuenta matemáticamente esta no linealidad geométrica, aplicando factores de reducción de rigidez para garantizar que el marco permanezca estable bajo deriva lateral.
La ingeniería estructural moderna se basa en herramientas avanzadas de modelado 3D como STAAD.Pro, SAP2000 o Tekla Structural Designer. El software analiza trayectorias de carga complejas al instante, asigna parámetros de diseño a miles de miembros de acero individuales y optimiza el tonelaje de acero identificando vigas sobrediseñadas.
La realidad de la implementación a menudo implica datos incompletos sobre los equipos del proveedor. Los fabricantes frecuentemente retrasan la publicación de los pesos finales del equipo o la ubicación de los pernos de anclaje. El software no puede optimizar lo que no sabe. Los ingenieros ingresan cuadros delimitadores conservadores para mantener el cronograma de diseño en movimiento, refinando el modelo a medida que llegan datos certificados de los proveedores de equipos.
Las grúas puente mueven materiales pesados por el suelo de las instalaciones. Introducen fuerzas dinámicas severas que dictan todo el diseño estructural. Diseñando un taller de acero con grúa Los sistemas requieren atención especializada a las vigas de la pista, los soportes de las columnas y la fatiga de las conexiones.
Una grúa en movimiento genera fuerzas en tres direcciones. Las fuerzas de impacto vertical ocurren cuando el polipasto levanta una carga pesada del suelo. AISC requiere un aumento del 25 % en la carga máxima de las ruedas para tener en cuenta este impacto vertical. Las fuerzas de oleada lateral ocurren cuando el carro de la grúa se mueve de lado a lado a lo largo del puente, generalmente calculadas como el 20% de la carga levantada más el peso del carro. Las fuerzas de tracción longitudinal se generan cuando todo el puente grúa acelera o frena a lo largo de la pista, calculadas como el 10% de la carga máxima de las ruedas.
La configuración de la grúa altera los requisitos estructurales. Sobre las vigas de la pista se encuentran grúas de marcha superior. Admiten enormes capacidades de elevación, pero requieren soportes de columna pesados o columnas escalonadas para transferir la carga a los cimientos. Las grúas suspendidas se suspenden del ala inferior de las vigas del techo. Se adaptan a cargas más livianas pero requieren un refuerzo extenso de la estructura del techo para evitar la flexión de las alas y la fluencia localizada.
Las grúas funcionan repetidamente y esta carga repetitiva provoca fatiga. La falla por fatiga ocurre cuando el acero se agrieta bajo ciclos de tensión repetidos, incluso si la tensión está por debajo del límite elástico del material. Los ingenieros evalúan los ciclos de carga anticipados según el programa de producción de la instalación, clasificando las grúas desde Clase A (en espera) hasta Clase F (servicio severo continuo) según las pautas de la CMAA.
El diseño de la conexión es fundamental en zonas de grúas con alta vibración. Los ingenieros evalúan las ventajas y desventajas entre conexiones atornilladas y soldadas. Las soldaduras son rígidas pero altamente susceptibles al agrietamiento por fatiga bajo cargas cíclicas (Categoría de fatiga F del AISC). Las conexiones atornilladas de deslizamiento crítico de alta resistencia (que utilizan pernos A325 o A490) funcionan mucho mejor en aplicaciones de pasarelas de grúa. Permiten una ligera flexibilidad, resisten el aflojamiento bajo vibración constante y caen en una categoría de fatiga mucho más favorable.

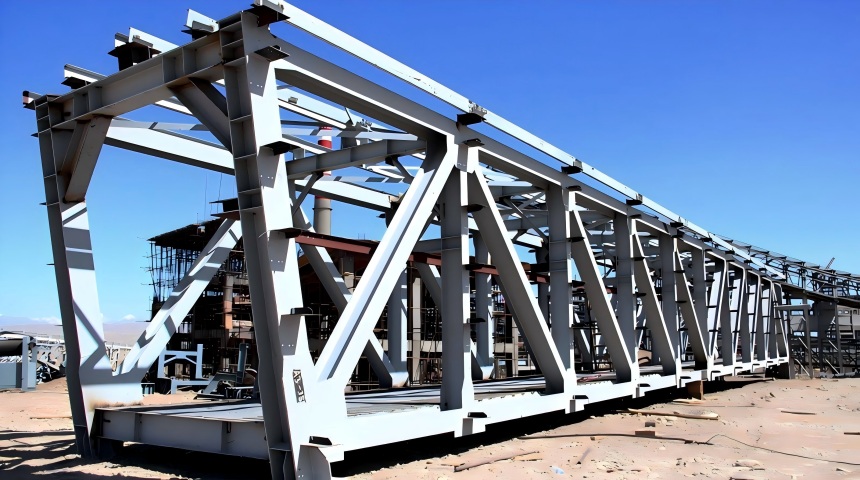

La selección del perfil de acero adecuado garantiza una transferencia de carga eficiente. La geometría del acero dicta su resistencia. un Fábrica de acero de sección H Utiliza formas específicas de brida ancha para maximizar la integridad estructural y al mismo tiempo minimizar el desperdicio de material.
El acero de sección en H, también conocido como acero de brida ancha (en forma de W), es el estándar de la industria para manejar momentos de flexión intensos y cargas axiales. La forma sitúa la mayor parte de la masa de acero en las alas, más alejadas del eje neutro, proporcionando la máxima resistencia a la flexión. El alma conecta las alas y resiste fuerzas cortantes. Para pisos de equipos pesados, las vigas profundas con sección en H limitan la deflexión y proporcionan una plataforma rígida.
Los ingenieros enfrentan compensaciones conceptuales durante el diseño del marco. Evalúan el costo de secciones de columna más pesadas versus el costo de sistemas complejos de arriostramiento transversal. El refuerzo transversal es muy eficaz para resistir cargas sísmicas y de viento lateral. Sin embargo, los tirantes diagonales a menudo interfieren con la disposición del equipo, los tramos de tuberías y el acceso de montacargas. La eliminación de los arriostramientos transversales requiere aumentar el tamaño de las columnas de sección en H para crear pórticos rígidos contra momento. Esto aumenta el tonelaje de acero pero proporciona un piso de fábrica despejado y sin obstáculos para las operaciones.
La interfaz entre la superestructura de acero y los cimientos de hormigón es un punto de control crítico de ingeniería. Las placas de base distribuyen las enormes cargas axiales de las columnas de sección en H sobre un área más grande de concreto, evitando que el acero atraviese los cimientos. Estas placas generalmente se fabrican con acero A36 o A572 Grado 50 y pueden tener varios centímetros de espesor para columnas industriales pesadas.
Los equipos altos y pesados generan fuerzas extremas en la base durante eventos de viento o sísmicos. El viento empuja el equipo, creando altas fuerzas de corte que intentan deslizar la columna fuera de los cimientos. Al mismo tiempo, el momento de vuelco crea enormes fuerzas de elevación en el lado de barlovento. Los ingenieros diseñan placas base de acero gruesas e incrustan varillas de anclaje de alta resistencia (como F1554 Grado 55 o 105) profundamente en el concreto. Para cargas de corte extremas, los ingenieros sueldan orejetas de corte de acero a la parte inferior de la placa base, que se incrustan directamente en la plataforma de lechada de concreto para transferir la fuerza lateral.
Los procesos industriales evolucionan, las instalaciones se expanden y la maquinaria requiere reemplazo. Un bien diseñado taller de estructura de acero Se adapta a cambios futuros sin requerir una revisión estructural completa o el cierre de las instalaciones.
No todas las áreas de una fábrica requieren la misma capacidad estructural. Los ingenieros utilizan estrategias de zonificación para optimizar los costos generales del acero. Designan zonas específicas de carga pesada para equipos de proceso primario, utilizando vigas pesadas W36 y columnas muy espaciadas. Diseñan zonas de carga ligera para espacios de almacenamiento, embalaje o administrativos, utilizando vigas de acero de alma abierta más ligeras. Este enfoque específico evita la ingeniería excesiva de toda la huella.
Para estar preparados para el futuro es necesario establecer una asignación uniforme para cargas de garantía. Los ingenieros agregan entre 15 y 20 libras adicionales por pie cuadrado (psf) a los criterios de diseño básicos. Esta capacidad de reserva representa para futuros tramos de tuberías, unidades HVAC mejoradas o nuevos sistemas transportadores. Agregar este margen durante el diseño inicial permite suspender nuevas cargas más adelante sin reconstruir toda la instalación ni reforzar las vigas del techo existentes.
Los propietarios de las instalaciones deben navegar por un estricto análisis de costo-beneficio con respecto a la capacidad futura. Agregar capacidad estructural de reserva aumenta los costos iniciales de materiales. Sin embargo, modernizar una instalación activa es exponencialmente más costosa. Soldar placas de cubierta en columnas existentes requiere tiempo de inactividad operativa, protocolos de seguridad exhaustivos, vigilancia contra incendios y apuntalamiento temporal. Invertir en columnas de sección en H ligeramente más pesadas durante la construcción inicial proporciona flexibilidad a largo plazo y elimina la interrupción operativa de futuros refuerzos estructurales.
La ejecución de un proyecto siderúrgico industrial implica gestionar lagunas de información y conflictos espaciales. La mitigación proactiva mantiene el cronograma de fabricación encaminado y evita costosas modificaciones en el campo.
El diseño estructural a menudo se estanca debido a que los fabricantes no han definido los pesos y dimensiones de los equipos. La espera de datos de proveedores certificados retrasa la adquisición de acero. Los ingenieros mitigan este riesgo mediante el uso de cargas límite conservadoras. Diseñan el compartimento estructural para soportar la opción de equipo más pesada posible que se esté considerando. También diseñan estructuras de soporte flexibles. La utilización de miembros secundarios de acero o sistemas unistrut permite ajustar las conexiones finales del equipo en el sitio una vez que se conocen las dimensiones exactas.
La interferencia entre el acero estructural y los equipos de proceso es un riesgo importante para la construcción. Una riostra transversal diagonal podría bloquear una ruta de tubería crítica, o una viga de piso pesada podría chocar con una trampilla de acceso al equipo. Los equipos de proyecto exigen flujos de trabajo integrados de modelado de información de construcción (BIM) utilizando software como Navisworks o Tekla. Los ingenieros combinan el modelo de acero estructural con los modelos mecánicos y de tuberías. Ejecutan software automatizado de detección de conflictos antes de fabricar cualquier acero. La resolución de conflictos espaciales en el modelo digital evita costosas modificaciones en el campo y cortes con soplete en el lugar de trabajo.
Iniciar una revisión de ingeniería preliminar para establecer una matriz de criterios de carga clara antes de comenzar el diseño conceptual.
Recopile dibujos de equipos certificados y datos de proveedores lo antes posible para minimizar la dependencia de las cargas límite estimadas.
Exija una detección integral de conflictos BIM entre los modelos estructurales, mecánicos y de tuberías antes de la fabricación de acero.
Defina zonas claras de carga pesada y ligera dentro de la instalación para optimizar el tonelaje total de acero.
R: Los ingenieros aplican factores de impacto específicos a los pesos estáticos de la maquinaria para tener en cuenta la aplicación de fuerza repentina. Realizan análisis dinámicos para determinar la frecuencia de operación del equipo. Luego sintonizan la frecuencia natural de la estructura de acero para evitar resonancias, cumpliendo estrictamente las pautas del AISC para el control de vibraciones.
R: Las cargas muertas representan el peso permanente e invariable de los materiales de construcción, incluida la estructura de acero, el techo y el revestimiento. Las cargas de los equipos son específicas de la maquinaria instalada y fluctúan según las condiciones de funcionamiento, vacío y de prueba hidráulica.
R: Las grúas puente introducen fuertes fuerzas de impacto laterales, longitudinales y verticales durante el levantamiento y el movimiento. Estas fuerzas requieren vigas de pista reforzadas, columnas de soporte más pesadas y conexiones atornilladas de deslizamiento crítico resistentes a la fatiga para evitar fallas estructurales bajo ciclos de carga repetidos.
R: El acero con sección en H ofrece una relación resistencia-peso superior. Su geometría de brida ancha proporciona una alta resistencia a la flexión y capacidades eficientes de transferencia de carga, lo que lo hace ideal para soportar cargas axiales masivas y controlar la deflexión bajo maquinaria pesada.
R: Los ingenieros integran los códigos de tuberías ASME en el modelo estructural. Calculan el peso del fluido, las masas de las válvulas y las fuerzas laterales masivas generadas por la expansión térmica. Diseñan estructuras de soporte secundarias, guías y anclajes deslizantes para transferir de forma segura estas cargas al marco primario.
R: Sí, mediante una auditoría estructural detallada. Los ingenieros evalúan la capacidad existente y diseñan refuerzos, como soldar placas de cubierta a las columnas o agregar rodilleras. Sin embargo, la modernización es muy disruptiva y costosa en comparación con el diseño inicial para cargas futuras.
