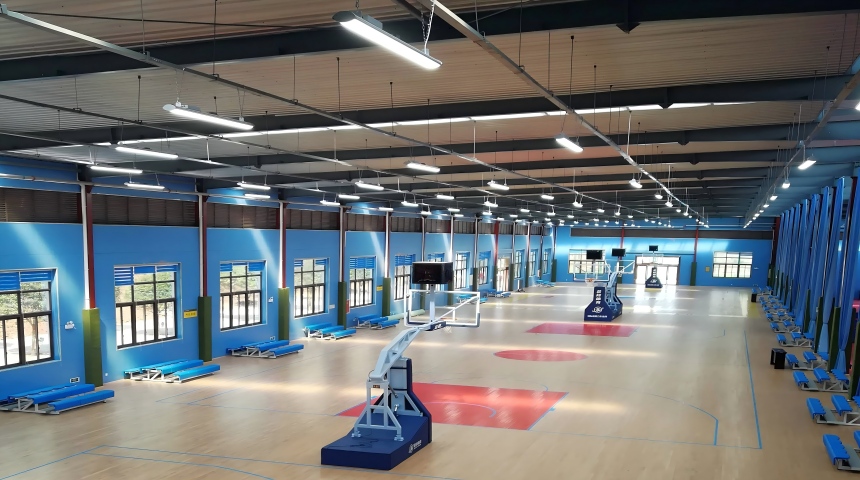

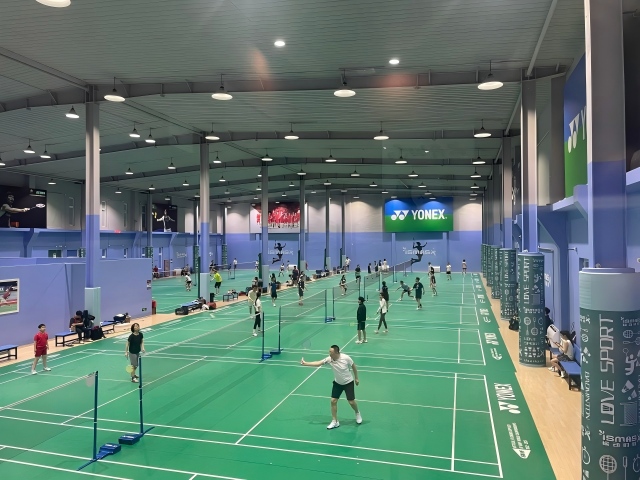

Los tejados de acero de grandes luces son muy susceptibles a las vibraciones y a la resonancia acústica. Esto hace que la ingeniería estructural y acústica sea una fase crítica del diseño de instalaciones. Cuando diseñas un Pabellón de deportes de acero, controlar el movimiento del techo preserva la integridad estructural de todo el edificio. La vibración incontrolada del tejado en espacios de gran volumen provoca fatiga estructural. Provoca una transferencia excesiva de ruido mecánico y una reverberación severa. Estos factores degradan la usabilidad de la instalación y aumentan los requisitos de mantenimiento a largo plazo.
Mitigar estos problemas requiere un enfoque de múltiples niveles. Debes combinar aislamiento mecánico, amortiguación estructural y tratamientos acústicos especializados. Esto garantiza que la instalación cumpla con estrictos estándares de rendimiento y seguridad. Abordar las vibraciones transmitidas por la estructura y el aire en una etapa temprana de la fase de diseño ayuda a los operadores a evitar costosas modificaciones. Garantiza un entorno acústico de alta calidad para los atletas, espectadores y personal. Examinaremos la física detrás de la vibración del techo, técnicas prácticas de aislamiento y cómo evaluar tratamientos acústicos para estructuras de grandes luces.
La identificación de la fuente es fundamental: el control eficaz requiere distinguir entre vibraciones transmitidas por estructuras (equipos HVAC, viento) y ruido aéreo (multitudes, impactos deportivos).
El aislamiento mecánico no es negociable: el uso de bordillos de aislamiento de vibraciones y soportes elastoméricos para unidades de techo evita que las frecuencias mecánicas se transfieran a la estructura de acero primaria.
Control acústico de cuatro pilares: el diseño integral debe abordar el control del ruido de la envolvente del edificio, la transmisión del ruido entre espacios, la acústica interior de las habitaciones y el aislamiento de los equipos mecánicos.
La integración temprana reduce los costos: modernizar el control de vibraciones en una instalación terminada es exponencialmente más costoso que implementarlo en la fase inicial de diseño arquitectónico y estructural.
Debe definir métricas de referencia para niveles aceptables de vibración y ruido antes de seleccionar materiales. Los ingenieros se basan en las clasificaciones de criterio de ruido (NC), los límites de deflexión máxima permitida y los tiempos de reverberación objetivo (RT60) para establecer criterios de éxito. Sin estos estrictos puntos de referencia, no se puede medir la eficacia de los tratamientos acústicos o de amortiguación aplicados. Un tejado de gran luz actúa como una enorme membrana de tambor. Amplifica pequeñas vibraciones mecánicas hasta convertirlas en importantes problemas acústicos y estructurales si no se tratan.
La vibración en estas instalaciones se origina de tres fuentes principales. Las fuentes mecánicas incluyen pesadas unidades HVAC en los tejados, enormes extractores de aire y sistemas de tuberías de fluidos de alta velocidad. Estas unidades generan oscilaciones continuas de baja frecuencia que viajan directamente a la estructura de acero. Las fuentes aerodinámicas y ambientales incluyen cizalladura del viento, aleteo aerodinámico a través de paneles con juntas alzadas, fuertes precipitaciones y actividad sísmica. Las fuentes acústicas provienen de ondas sonoras de baja frecuencia. Los sistemas de megafonía (PA) de alto rendimiento y el intenso ruido de la multitud expulsan enormes cantidades de aire. Estas ondas acústicas provocan una resonancia simpática en la plataforma metálica del techo, agravando el movimiento físico de la estructura.
El impacto sobre la integridad estructural es severo. Las microvibraciones continuas aceleran la fatiga del metal en conexiones de armaduras soldadas y uniones atornilladas. Este movimiento conduce a una degradación estructural prematura y a que los sujetadores se aflojen con el tiempo. La reverberación excesiva también hace que el espacio sea disfuncional para eventos de usos múltiples. La inteligibilidad del habla cae drásticamente. Los anuncios se vuelven imposibles de entender. El zumbido constante de los equipos mecánicos crea un ambiente incómodo y fatigante para los ocupantes.
| Tipo de métrica | Rango objetivo | Propósito principal |
|---|---|---|
| Criterio de ruido (NC) | NC-35 a NC-45 | Limita el ruido mecánico de fondo para la inteligibilidad del habla. |
| Tiempo de reverberación (RT60) | 1,5 a 2,5 segundos | Controla el eco del ruido de la multitud y los sistemas de megafonía. |
| Deflexión estructural | L/240 a L/360 | Evita el movimiento excesivo del techo bajo cargas dinámicas. |
| Eficiencia de aislamiento de vibraciones | 90% a 95% | Evita que las frecuencias del motor HVAC entren en la estructura de acero. |
Comprender la diferencia entre la energía transmitida por el aire y la transmitida por estructuras dicta su respuesta de ingeniería. El sonido transmitido por el aire requiere masa y absorción. Las vibraciones transmitidas por estructuras requieren un desacoplamiento físico. Cuando se pone en marcha una unidad de tratamiento de aire de techo de 10 toneladas, la fuerza de rotación de los ventiladores envía energía cinética hacia abajo a través de los rieles de montaje. Si esos rieles se atornillan directamente a las correas del techo, toda la plataforma del techo vibra a la frecuencia exacta del motor del ventilador. Por eso el aislamiento en la fuente sigue siendo la estrategia más eficaz.
Desacoplar las fuentes de vibración de la estructura del tejado requiere intervenciones de ingeniería específicas y de gran potencia. Los enfoques principales se centran en aislar equipos mecánicos, absorber cargas dinámicas y reforzar la estructura de la estructura. edificio de acero. Cada método apunta a una vía diferente de transferencia de vibraciones. Debe asegurarse de que la energía mecánica se disipe por completo antes de llegar a las vigas estructurales principales.
Los bordillos de aislamiento de vibraciones son obligatorios para los equipos de techo. Estos marcos de montaje especializados se ubican entre la unidad HVAC y la plataforma del techo. Incorporan tratamientos acústicos en la acera y restricciones de equipo integradas para bloquear la vibración. Debe elegir entre marcos de aislamiento internos y externos en función de las cargas mecánicas dinámicas. Los marcos externos proporcionan un mejor acceso para el mantenimiento y la inspección visual. Los sistemas internos ofrecen un perfil más bajo contra fuertes cargas de viento, lo cual es fundamental en regiones propensas a huracanes.
Los cojinetes elastoméricos y los aisladores de resorte proporcionan la siguiente capa de defensa. Los amortiguadores de masa sintonizados y los soportes de resorte de alta resistencia absorben vibraciones mecánicas de baja frecuencia. La colocación de estos aisladores en puntos de conexión estratégicos evita la transferencia de energía cinética a las armaduras de acero. La selección del aislador depende completamente de la frecuencia de operación y el peso del equipo. Una falta de coincidencia aquí inutiliza el aislador.
Calcule el peso operativo total de la unidad de techo, incluidos todos los fluidos y componentes internos.
Determine la frecuencia de operación más baja (RPM) de los motores o ventiladores internos del equipo.
Seleccione un aislador de resorte con un índice de deflexión estática que proporcione al menos un 90 % de eficiencia de aislamiento a esa frecuencia específica.
Instale el borde de aislamiento directamente en la estructura de acero principal, nunca solo en la plataforma metálica del techo.
Verifique que todas las conexiones de servicios públicos (conductos eléctricos, líneas de gas, conductos) utilicen conectores flexibles para evitar cortocircuitos en el sistema de aislamiento.
El refuerzo estructural y el ajuste de masas alteran el comportamiento físico del techo. Aumentar la masa o cambiar la geometría estructural de secciones específicas del techo cambia la frecuencia natural de la estructura. Este cambio garantiza que la resonancia natural del techo se mantenga alejada de las frecuencias operativas de los equipos del techo. Aislar la conexión techo-fachada evita la transferencia lateral de vibraciones. Desacoplar la estructura del techo de los elementos exteriores de la fachada garantiza que las vibraciones inducidas por el viento en los grandes paneles de pared no lleguen al conjunto del techo.
Es necesario asignar materiales acústicos específicos a sus resultados funcionales para reducir tanto la vibración como la reverberación. Los materiales se evalúan en función de su coeficiente de reducción de ruido (NRC) y su capacidad para agregar masa o amortiguación a la plataforma. La gestión del ruido aéreo requiere un enfoque diferente al del ruido transmitido por las estructuras. El ruido aéreo depende de la absorción. El ruido transmitido por las estructuras exige un desacoplamiento estructural y una adición de masa.
Las soluciones en aerosol de alto rendimiento y los materiales absorbentes son altamente efectivos en un pasillo de estructura de acero. Los acabados acústicos en aerosol a base de celulosa sin costuras se aplican directamente en la parte inferior de la plataforma metálica. Estos materiales absorben la energía del sonido, evitan los ecos y añaden un ligero efecto de amortiguación a los paneles metálicos. La integración de plataformas de metal perforado con deflectores acústicos suspendidos controla aún más el sonido en entornos de gran volumen. Los deflectores rompen las ondas estacionarias y reducen el tiempo de reverberación general.
La comparación de estos requisitos proporciona información valiosa sobre aplicaciones cruzadas. un sala de exposición de estructuras de acero generalmente requiere un control acústico moderado centrado en la claridad del habla y en la reducción del ruido del tráfico peatonal. Los pabellones deportivos requieren calificaciones NRC significativamente más altas debido a los intensos ruidos de impacto, silbidos y rugidos de la multitud. Los tratamientos acústicos en instalaciones deportivas deben soportar niveles de decibelios más altos y rangos de frecuencia más amplios sin degradarse ni deslaminarse del techo.
Las nubes acústicas suspendidas ofrecen otra solución práctica para grandes luces. Estos paneles se cuelgan de la cuerda inferior de las vigas del techo. Captan ondas sonoras que se reflejan en el suelo duro antes de golpear la plataforma del techo de metal. Esta absorción de doble paso reduce significativamente el RT60. Debe asegurarse de que los accesorios de suspensión incluyan ojales de neopreno. Los colgadores de alambre rígido transmitirán las vibraciones de las armaduras directamente a las nubes acústicas, provocando que vibren.
Los tomadores de decisiones deben navegar por el análisis de costo-beneficio de varios métodos de control de vibraciones. Equilibrar los requisitos de luz con masa y rigidez es un desafío principal. Los diseños arquitectónicos a menudo exigen tramos claros y sin columnas en un complejo deportivo de acero. Los requisitos de ingeniería dictan suficiente rigidez estructural para evitar el aleteo del techo. Agregar masa mejora la acústica, pero requiere armazones de acero más pesados y costosos para soportar la carga muerta.
El control del ruido y las vibraciones entre espacios es otro factor de evaluación crítico. Debe aislar la sala principal de las zonas adyacentes, como oficinas, salas comunitarias o salas de capacitación. Las fugas de sonido y vibraciones a través de conexiones estructurales compartidas inutilizan estos espacios secundarios. La utilización de paredes de doble viga, juntas de expansión acústica y pisos flotantes en áreas adyacentes ayuda a contener la energía dentro de la arena principal.
La buena gestión operativa sirve como estrategia complementaria. Los limitadores de ruido electrónicos en los sistemas de amplificación de sonido evitan que las salidas de audio provoquen resonancia estructural. Al limitar el nivel máximo de decibeles en frecuencias bajas específicas, los operadores protegen la estructura física de la fatiga acústica. Todos los sistemas deben cumplir con los Códigos Internacionales de Construcción (IBC) y estándares acústicos específicos, como ISO 3382, durante la fase de evaluación técnica para garantizar el pleno cumplimiento.
También debe evaluar los costos del ciclo de vida de los sistemas de amortiguación. Los aisladores de resorte y las almohadillas elastoméricas requieren inspección y reemplazo periódicos. Cuando calcule el presupuesto para una nueva instalación, incluya los requisitos de acceso de mantenimiento. Si un amortiguador de masa sintonizado se encuentra en una cavidad del techo inaccesible, los equipos de mantenimiento lo ignorarán. Cuando falla, el techo comenzará a vibrar excesivamente, lo que generará costos de reparación de emergencia que exceden con creces el precio de un diseño inicial adecuado.
Los puntos de falla comunes durante la construcción e instalación comprometen toda la estrategia de control de vibraciones. Los errores de instalación en la sujeción de equipos son frecuentes. El "cortocircuito" de un sistema de aislamiento ocurre cuando las conexiones de conductos rígidos o las tuberías apretadas pasan por alto los aisladores de resorte. Esto crea un camino directo y rígido para la transferencia de vibraciones al marco de acero. Exigir la ejecución adecuada del contratista y utilizar conexiones flexibles de servicios públicos son pasos esenciales para evitar esta falla.
El mantenimiento a largo plazo de los sistemas de amortiguación requiere un estricto cumplimiento de los programas de inspección. Las almohadillas elastoméricas y los soportes de resorte se degradan con el tiempo debido a la exposición al clima, fluctuaciones de temperatura y cargas dinámicas continuas. No reemplazar los aisladores desgastados permite que las vibraciones vuelvan a ingresar a la estructura. Esto acelera la fatiga del metal y anula los esfuerzos de ingeniería iniciales.
La ingeniería contextual resalta la importancia de las soluciones personalizadas. Las necesidades de control de vibraciones de servicio pesado de un estadio grande difieren enormemente de las de un campo de servicio más liviano. tienda minorista prefabricada. Las soluciones estructurales disponibles en el mercado fallan en entornos de gran volumen y de alta tensión. Los ingenieros deben diseñar bordillos de aislamiento a medida y especificar materiales de amortiguación de grado industrial para manejar las fuerzas dinámicas únicas presentes en las instalaciones deportivas.
La verificación de campo es el paso final para mitigar los riesgos de implementación. Una vez que el contratista instale las unidades HVAC y los tratamientos acústicos, deberá realizar una prueba funcional. Haga funcionar todos los equipos mecánicos a plena capacidad. Utilice acelerómetros en las vigas del techo para medir la transferencia de vibraciones. Utilice sonómetros en el suelo para verificar las clasificaciones NC. Si el sistema no supera estas pruebas de campo, el contratista debe rectificar los cortocircuitos antes de que las instalaciones se abran al público.
El control de las vibraciones del tejado es un requisito fundamental para la longevidad estructural y el éxito funcional de las instalaciones de acero de grandes luces. Ignorar estas dinámicas conduce a una rápida degradación estructural, conexiones sueltas y mala usabilidad. Una ingeniería adecuada aísla las cargas mecánicas, amortigua la energía acústica y protege la envolvente del edificio. Para garantizar el rendimiento a largo plazo, siga estos pasos prácticos:
Inicie un estudio integral de viabilidad acústica antes de finalizar cualquier diseño arquitectónico o detalles de acero.
Realice una auditoría de vibración mecánica en todos los equipos de techo propuestos para especificar los bordillos de aislamiento y los soportes de resorte correctos.
Exigir una estricta supervisión de la instalación para evitar cortocircuitos en los sistemas de aislamiento mecánico durante la fase de construcción.
Realice pruebas de verificación en campo con acelerómetros y sonómetros antes de aprobar la instalación mecánica final.
R: Un bordillo de aislamiento de vibraciones es un marco de montaje especializado que desacopla el equipo HVAC del techo. Evita que las vibraciones mecánicas continuas se transfieran a la estructura del edificio, lo que provoca problemas de ruido y fatiga estructural con el tiempo.
R: El eco se reduce utilizando materiales absorbentes, tratamientos acústicos en aerosol de alto espesor directamente sobre la plataforma metálica y deflectores acústicos suspendidos. Estos elementos capturan ondas sonoras y reducen significativamente el tiempo de reverberación general dentro del espacio.
R: Sí. La vibración continua y no controlada provoca fatiga del metal, aflojamiento de los sujetadores estructurales y compromiso de los sellos climáticos. Con el tiempo, esta tensión dinámica reduce significativamente la vida útil del techo y de la estructura de acero de soporte.
R: El ruido aéreo es sonido que viaja por el aire, como los vítores de la multitud o la música. El ruido transmitido por estructuras es una vibración que se propaga directamente a través de materiales de construcción sólidos, como el zumbido de una unidad HVAC. Requieren estrategias de mitigación completamente diferentes.
R: El control del ruido entre espacios se refiere a los métodos arquitectónicos y estructurales utilizados para evitar que el sonido y la vibración se transmitan entre el pabellón de deportes principal y los espacios adyacentes más silenciosos, como aulas, oficinas administrativas o gimnasios.
R: Integrar plataformas acústicas, acabados en aerosol y soportes de aislamiento mecánico durante la fase inicial de construcción es significativamente más rentable y estructuralmente eficiente que intentar solucionar los problemas más adelante con costosas modificaciones.
R: La cizalladura del viento y el aleteo aerodinámico provocan resonancia simpática en tejados de grandes luces. La enorme superficie actúa como una vela, atrapando cargas de viento que inducen vibraciones de baja frecuencia. Esto requiere un refuerzo estructural específico y un diseño aerodinámico para mitigarlo de manera efectiva.
