Tratar los servicios mecánicos, eléctricos, de plomería y de procesos como una ocurrencia tardía en la construcción industrial introduce graves riesgos financieros y operativos. Cuando la ruta de los servicios públicos se retrasa hasta las últimas etapas de un proyecto, los propietarios de las instalaciones enfrentan altos costos de modernización estructural, integridad comprometida del edificio y cronogramas de puesta en servicio significativamente retrasados. Las instalaciones industriales exigen el trazado de líneas de servicios públicos pesadas, dinámicas y peligrosas, como tuberías de vapor a alta presión, aire comprimido, energía de alto voltaje y productos químicos. Forzar estos sistemas complejos a través de un marco estructural rígido sin una coordinación temprana compromete los límites de carga y altera la eficiencia del flujo de trabajo.
La coordinación exitosa de los servicios públicos requiere integrar la planificación espacial, la gestión de carga y la detección de conflictos directamente en la fase primaria de ingeniería estructural mucho antes de que comience la fabricación de acero. Al abordar los requisitos de servicios públicos junto con el diseño estructural inicial, los equipos de ingeniería diseñan rutas de carga apropiadas, designan corredores de enrutamiento claros y eliminan conflictos espaciales. Este enfoque proactivo garantiza que la instalación funcione de forma segura, acomode equipos pesados sin tensión estructural y mantenga la flexibilidad necesaria para futuras expansiones de producción.
La integración temprana de BIM no es negociable: la utilización del modelado 3D para la detección de choques entre el acero estructural y los corredores de servicios públicos evita costosas modificaciones en el sitio.
Los márgenes de carga estructural deben tener en cuenta la tensión dinámica de los servicios públicos: los bastidores de tuberías y los servicios públicos suspendidos introducen cargas muertas, vivas y de expansión térmica que deben calcularse en el diseño del marco primario.
Los espacios libres para las grúas dictan las rutas aéreas: en instalaciones que utilizan manipulación de materiales pesados, las vías de servicios públicos deben estar estrictamente separadas de los espacios operativos de las grúas para garantizar la seguridad y el cumplimiento.
La escalabilidad requiere corredores de servicios públicos dedicados: el diseño con un exceso de capacidad del 20 al 30 % en bastidores de tuberías y zanjas subterráneas evita futuros cuellos de botella operativos.
La coordinación eficaz de los servicios públicos comienza mucho antes de que se erija la primera columna de acero. La evaluación del sitio previa a la construcción y los permisos forman la base para todas las decisiones de ruta posteriores. Los equipos de ingeniería realizan estudios exhaustivos del terreno utilizando radares de penetración terrestre (GPR) y técnicas de espeleología para marcar las líneas de servicios públicos subterráneas existentes. Planifican rutas de acceso seguras para equipos de construcción pesados y obtienen permisos municipales antes de que comience el vertido de los cimientos. No mapear la infraestructura subterránea existente provoca la rotura de tuberías de agua o cortes de suministro eléctrico durante la excavación, lo que detiene la construcción por completo e incurre en enormes costos de remediación.
La siguiente fase es definir el alcance exacto de las empresas de servicios públicos industriales. Un moderno edificio de la fábrica de acero requiere una red compleja de sistemas para funcionar. Esto generalmente incluye distribución de energía eléctrica trifásica de 480 V, conductos HVAC de alta resistencia, líneas de aire comprimido que funcionan a 120 PSI o más, alimentaciones de agua de proceso enfriada, vapor a alta presión, drenaje industrial, sistemas de recolección de polvo y controles de automatización de bajo voltaje. Cada uno de estos sistemas tiene características físicas, perfiles de peso y requisitos de seguridad distintos que dictan dónde pueden ubicarse de manera segura dentro de la instalación.
Definimos una coordinación exitosa a través de criterios estrictos y mensurables. Cuando se cumplen estos criterios, la instalación funciona sin problemas desde el primer día sin necesidad de modificaciones en el campo.
Cero choques estructurales durante la instalación de miembros de acero primarios y secundarios.
Rutas de manipulación de materiales optimizadas que permanecen sin obstrucciones por tuberías colgantes o bajadas de conductos.
Puntos de mantenimiento altamente accesibles para los ingenieros de las instalaciones, eliminando la necesidad de ingresar a espacios confinados siempre que sea posible.
Cumplimiento total de los códigos de seguridad locales e internacionales en materia de segregación de materiales peligrosos.
El costo de la desalineación es elevado. Una mala planificación obliga a los contratistas en el sitio a realizar modificaciones en el campo no autorizadas, como hacer agujeros en las almas de las vigas de carga primarias para pasar las tuberías. Esto destruye la integridad estructural de la estructura de acero y anula las garantías de ingeniería. Los menús desplegables de servicios públicos mal ubicados obstruyen los caminos de los montacargas, creando cuellos de botella permanentes en el flujo de trabajo y aumentando el riesgo de colisiones de vehículos con infraestructura eléctrica o química activa.

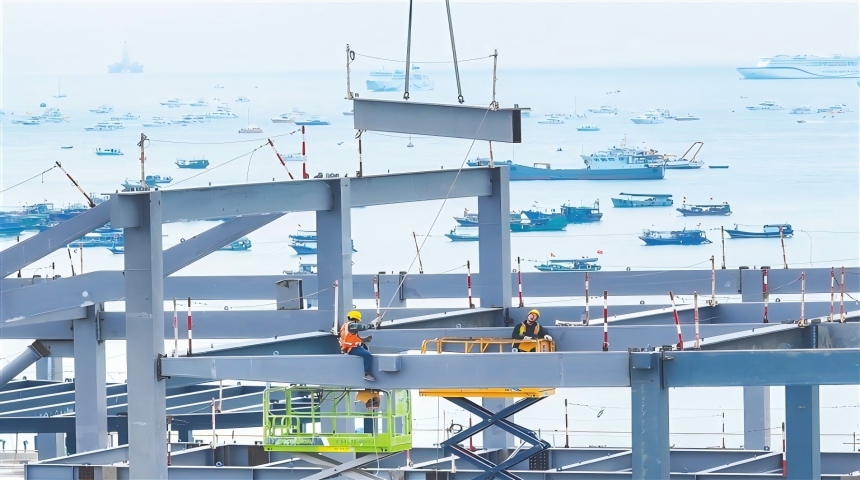

La base del trazado de servicios públicos radica en el diseño estructural primario. La optimización de la cuadrícula de columnas dicta los caminos disponibles tanto para los encabezados de servicios públicos principales como para los ramales secundarios. El espaciado y la disposición de las columnas primarias determinan hasta qué punto deben extenderse las tuberías de servicios públicos sin soporte. Una rejilla de columnas más ancha, como un espacio entre módulos de 50 pies, ofrece más espacio de piso abierto para la fabricación, pero requiere vigas de acero más pesadas y profundas para soportar el mayor espacio de los soportes de tuberías de servicios públicos. Este diseño de cuadrícula influye directamente en la eficiencia del flujo de trabajo, la ubicación de los equipos y la velocidad de manipulación de materiales junto con el enrutamiento de los servicios públicos.
La integración de bastidores de tuberías y estructuras de soporte requiere ingeniería de vías estructurales primarias dedicadas para los servicios públicos. Los estándares de la industria dictan una estricta jerarquía vertical dentro de estos soportes para tuberías. En los niveles superiores se organizan líneas de servicios públicos más ligeras, como bandejas de cables eléctricos y tuberías de aire comprimido de pequeño diámetro. En los niveles inferiores se encuentran aseguradas líneas de proceso más pesadas, tuberías llenas de líquido de gran diámetro y alimentaciones de productos químicos peligrosos. Esta jerarquía reduce el centro de gravedad del bastidor y garantiza que cualquier posible fuga de líquido no gotee sobre los conductos eléctricos. Separar las líneas de proceso de las líneas de servicios públicos estándar es un requisito de seguridad fundamental impuesto por el Código Eléctrico Nacional (NEC) y otros organismos reguladores.
Calcular las capacidades de carga en un Fábrica de acero de sección H Implica matemáticas estructurales complejas. Las columnas y vigas de sección en H son muy eficientes para soportar cargas verticales, pero la introducción de tuberías pesadas llenas de líquido agrega cargas muertas significativas que deben tenerse en cuenta durante el detalle inicial del acero. Las alas y almas de las secciones en H deben dimensionarse para evitar la deflexión bajo el peso continuo de estos sistemas suspendidos. Los ingenieros no pueden simplemente colgar miles de libras de tubos de acero cédula 40 llenos de agua de correas de techo estándar; las cargas deben transferirse a los marcos rígidos primarios.
Más allá de las cargas muertas estáticas, los ingenieros calculan cargas dinámicas. Los equipos HVAC introducen vibraciones mecánicas continuas en la estructura de acero, lo que provoca fatiga en los pernos de conexión con el tiempo. Los sistemas de plomería experimentan efectos de golpe de ariete: picos repentinos de presión que crean violentas sacudidas físicas en la red de tuberías. Las tuberías de vapor sufren una expansión y contracción térmica extrema, lo que requiere bucles de expansión diseñados y soportes deslizantes que transfieran fuerzas laterales a la estructura de acero primaria sin causar que las vigas se pandeen o se corten.
Clasificaciones de cargas de servicios públicos e impactos estructurales
| Tipo de carga | Ejemplos de fuentes | Impacto estructural | Mitigación de ingeniería |
|---|---|---|---|
| Carga muerta estática | Tuberías llenas de líquido, bandejas de cables pesadas, válvulas de hierro fundido | Fuerza continua hacia abajo que provoca la deflexión del haz. | Ampliación de vigas primarias de sección en H, reducción de distancias de luz entre soportes |
| Carga de vibración dinámica | Compresores de aire, unidades HVAC de techo, bombas pesadas | Esfuerzo cíclico que provoca fatiga en los pernos y grietas en las soldaduras. | Instalación de almohadillas aislantes de neopreno, soportes de resorte y refuerzos antibalanceo |
| Carga de expansión térmica | Líneas de vapor de alta presión, tuberías de agua caliente. | Fuerzas de empuje laterales a medida que las tuberías se alargan y contraen | Diseño de bucles de expansión, utilizando zapatas de tubo deslizantes en bastidores de acero estructural |
| Carga viva | Personal de mantenimiento en pasarelas, acumulación de nieve en techo | Peso variable que cambia según factores ambientales u operativos. | Aplicar factores de seguridad a los cálculos de carga y reforzar las uniones de las plataformas de acceso |
La integración de equipos aéreos de manipulación de materiales introduce estrictas limitaciones espaciales. Los requisitos de espacio libre para puentes grúa dictan toda la estrategia de ruta de servicios públicos de nivel superior en un taller de acero con grúa operaciones. Los ingenieros establecen zonas absolutas de "exclusión" encima, debajo y directamente adyacentes a las vigas de la pista de la grúa. La envolvente operativa de la grúa incluye la altura máxima del polipasto, el balanceo lateral de las cargas suspendidas y el acceso de mantenimiento requerido para el puente grúa. Los servicios públicos encaminados demasiado cerca de estas zonas corren el riesgo de colisiones catastróficas durante las operaciones de elevación diarias. Las pautas de OSHA y CMAA exigen espacios libres verticales y horizontales específicos que no pueden verse comprometidos.
Proteger las entregas de servicios públicos de la logística a nivel del suelo es igualmente fundamental. Las líneas de servicios públicos eventualmente deben descender desde el techo para conectarse con la maquinaria a nivel del suelo. Coordinar estas caídas verticales alrededor de las zonas de almacén, muelles de carga y rutas de montacargas requiere una planificación precisa del piso. Los menús desplegables de servicios públicos mal ubicados crean graves riesgos de colisión. Para proteger esta infraestructura de golpes de vehículos, los ingenieros utilizan rutas estratégicas que abrazan las columnas. Colocan tubos verticales directamente contra el entramado de pesadas columnas en H, ocultando eficazmente los tubos dentro del perfil de acero. Para caídas expuestas, los contratistas instalan bolardos de impacto de acero cédula 80 de alta resistencia anclados profundamente en la losa de concreto.
Enrutar la energía y los controles de manera segura alrededor de equipos en movimiento requiere hardware especializado. La alimentación eléctrica propia de la grúa se gestiona mediante sistemas de festón o barras conductoras rígidas que discurren paralelas a las vigas de la pista. Los servicios públicos de toda la instalación deben permanecer aislados de forma segura de estas cargas eléctricas en movimiento. Es necesario aislar los controles de automatización de bajo voltaje y los cables de datos de las alimentaciones eléctricas de alto voltaje. Ejecutarlos en paralelo sin una separación física adecuada induce interferencia electromagnética (EMI), que corrompe las señales de datos e interrumpe los procesos de fabricación automatizados. Los ingenieros exigen que las líneas eléctricas y de datos se crucen en ángulos de 90 grados si deben cruzarse.
La mitigación de vibraciones es un requisito de ingeniería especializado en edificios de grúas. La vibración estructural causada por el arranque, la parada y el desplazamiento de puentes grúa pesados se transfiere directamente a través de la estructura de acero a las líneas de servicios suspendidas. Las abrazaderas de tubería rígidas estándar fallan bajo cargas cíclicas continuas, lo que provoca roturas de tuberías y tiempo de inactividad de las instalaciones. Los ingenieros especifican hardware de montaje con aislamiento de vibraciones, como soportes de resorte, almohadillas de neopreno y tirantes estabilizadores, para evitar fallas por fatiga en las uniones de las tuberías y garantizar que la red de servicios públicos permanezca segura durante operaciones industriales pesadas.
Determinar si se deben encaminar los servicios públicos por debajo de la losa o suspenderlos de la estructura del techo implica importantes compensaciones de ingeniería. Cada método presenta distintas ventajas y realidades de implementación que impactan los cronogramas de construcción, las cargas estructurales y el acceso para mantenimiento a largo plazo.
Comparación de estrategias de enrutamiento
| Estrategia de enrutamiento | Tipos de servicios públicos ideales | Ventajas principales | Principales inconvenientes |
|---|---|---|---|
| Zanjas subterráneas | Drenaje pesado, alimentaciones de alto voltaje, productos químicos peligrosos. | Impacto cero en cargas estructurales aéreas, estética limpia del piso de la fábrica | Altamente inflexible una vez vertido el hormigón, acceso de mantenimiento complejo y costoso |
| Suspensión aérea | Aire comprimido, HVAC, vapor, cables de datos, agua de proceso | Inspección visual sencilla, altamente modular para futuras modificaciones. | Aumenta la tensión estructural en la estructura de acero, requiere una coordinación estricta del espacio libre de la grúa |
La coordinación de las zanjas subterráneas y los cimientos requiere finalizar los diseños de los servicios públicos antes de verter la losa de concreto. Esta estrategia es muy eficaz para drenajes industriales pesados, alimentaciones eléctricas permanentes de alto voltaje encerradas en bancos de conductos de hormigón y productos químicos de procesos específicos que plantean un riesgo grave si se filtran desde arriba. Los riesgos son sustanciales. Una vez que el concreto cura, el diseño de los servicios públicos queda fijado permanentemente. Cualquier modificación futura requerirá cortes, zanjas y revertidos destructivos del concreto. Las zanjas profundas deben diseñarse con cuidado para evitar socavar los cimientos estructurales primarios. El acceso a tuberías subterráneas para el mantenimiento de rutina requiere protocolos de entrada a espacios confinados, lo que aumenta los costos operativos.
Los sistemas suspendidos aéreos utilizan la armadura del techo o una estructura de acero secundaria para transportar la red de servicios públicos. Este es el método preferido para enrutar aire comprimido, agua de proceso y bandejas eléctricas más livianas. El principal beneficio del enrutamiento aéreo es la accesibilidad; Los equipos de mantenimiento inspeccionan, reparan o mejoran las líneas utilizando elevadores aéreos estándar sin alterar el piso de la fábrica. El principal inconveniente es la mayor tensión estructural ejercida sobre el estructura de acero industrial. Se debe aumentar el tamaño de la estructura del techo para soportar el peso combinado de los servicios públicos, las cargas de nieve y el viento, lo que aumenta el tonelaje inicial y el costo de la estructura de acero. Los ingenieros suelen utilizar la cuerda inferior de las vigas del techo para soportar estas cargas, lo que requiere cálculos precisos de la carga puntual.
La construcción industrial moderna depende en gran medida de la tecnología de gemelos digitales para evitar conflictos físicos en el lugar de trabajo. La detección de conflictos mediante el modelado de información de construcción (BIM) permite a los ingenieros estructurales superponer esquemas de servicios públicos detallados en 3D directamente sobre el modelo de fabricación de acero. Los algoritmos de software escanean automáticamente el modelo combinado para identificar conflictos espaciales, como un conducto HVAC de 12 pulgadas que se cruza con una riostra transversal de acero primaria o una bandeja de cables que viola la zona libre de una grúa. Resolver estos conflictos prácticamente antes de cortar y soldar el acero elimina la necesidad de modificaciones costosas y que requieren mucho tiempo en el campo y garantiza que cada penetración de la tubería se diseñe y refuerce en la fábrica.
La integración de bastidores de soporte de servicios públicos prefabricados representa un cambio importante hacia la fabricación fuera del sitio (OSM). En lugar de ensamblar complejas redes de tuberías pieza por pieza a gran altura, se construyen, sueldan y prueban secciones enteras de bastidores de servicios públicos en un entorno de fábrica controlado. Luego, estos módulos se envían al sitio y se colocan en su posición como unidades completas. Este método reduce los riesgos del trabajo en altura y acelera el cronograma de instalación.
La implementación de OSM requiere una coordinación rigurosa. Los equipos de ingeniería calculan el tamaño del transporte para garantizar que los módulos encajen en remolques de plataforma estándar y cumplan con las restricciones de ancho de la carretera. La ingeniería del punto de elevación es obligatoria; Los bastidores deben diseñarse con barras separadoras y orejetas de elevación diseñadas para soportar la tensión de ser izadas por grúas sin doblar ni romper los tubos internos. La planificación de la ruta de acceso para los equipos de instalación debe finalizar con anticipación, asegurando que las grúas tengan el alcance y el espacio de piso necesarios para maniobrar los módulos hacia el interior. taller de estructura de acero. La integración de estos módulos prefabricados acelera los plazos generales del proyecto y mejora drásticamente el control de calidad de las soldaduras de servicios públicos.
El diseño de servicios industriales debe cumplir con estrictos códigos de seguridad con respecto a la segregación de líneas peligrosas. Las lentes de evaluación estándar de la industria exigen la separación física de sistemas incompatibles. Las líneas de gas combustible nunca deben compartir un corredor de ruta confinado con cables eléctricos de alto voltaje debido al riesgo de que los arcos eléctricos provoquen una explosión. Las tuberías principales de agua de alta capacidad deben tenderse por debajo y lejos de los interruptores eléctricos críticos para evitar cortocircuitos catastróficos en caso de rotura de una tubería. La segregación adecuada garantiza que las fallas localizadas no se conviertan en desastres en toda la instalación. En entornos de Clase I División 2, se exigen por ley accesorios a prueba de explosiones y distancias de recorrido estrictas.
Las autorizaciones de accesibilidad y mantenimiento son requisitos de seguridad no negociables. El diseño de pasarelas, plataformas de acceso y zonas libres seguras alrededor de cruces de servicios críticos permite al personal de mantenimiento realizar inspecciones de rutina de forma segura. Estas plataformas deben estar diseñadas para unirse a la estructura de acero primaria sin obstruir las operaciones en el piso de la fábrica ni reducir la altura libre requerida para el tráfico de montacargas. OSHA y las normas de seguridad internacionales dictan alturas de barandillas, tipos de rejillas, rodapiés y capacidades de carga específicos para estos puntos de acceso de mantenimiento. Los ingenieros deben calcular la carga viva de varios trabajadores y sus herramientas que ocupan estas plataformas simultáneamente.
Diseñar para la expansión de la capacidad transforma la coordinación de servicios públicos de un costo de construcción a una inversión estratégica. Las instalaciones industriales rara vez mantienen el mismo diseño de producción durante toda su vida útil. Tomar la decisión de diseñar excesivamente los soportes de los servicios públicos permite que la instalación se adapte a las demandas del mercado. Dejar espacio físico en bastidores de tuberías elevados y diseñar el acero primario con un amortiguador de carga del 15 al 20 % permite a los propietarios de las instalaciones agregar nuevas líneas de producción, actualizar los sistemas HVAC o instalar tuberías de proceso más pesadas en el futuro sin necesidad de un edificio completamente nuevo o refuerzos estructurales costosos. La instalación de tes con bridas ciegas en los cabezales principales y la instalación de conductos de repuesto durante la construcción inicial ahorra cientos de miles de dólares durante futuras fases de expansión.
La coordinación de servicios públicos es un requisito fundamental de ingeniería estructural que dicta la viabilidad, seguridad y eficiencia a largo plazo de la instalación. Forzar líneas de servicios públicos pesadas, vibratorias y peligrosas dentro de una estructura de acero que no fue diseñada para soportarlas genera fatiga estructural, cuellos de botella operativos y graves riesgos de seguridad. La integración de la planificación espacial de los servicios públicos y la gestión de carga en la fase inicial de detalle del acero garantiza una instalación perfecta y un entorno industrial sólido.
Al seleccionar socios fabricantes, los gerentes de adquisiciones y proyectos evalúan a los proveedores de construcciones de acero en función de sus capacidades técnicas. Dar prioridad a los fabricantes con experiencia interna en detección de conflictos BIM, un historial comprobado de ingeniería de carga dinámica y una voluntad demostrada de colaborar directamente con los contratistas MEP durante las primeras fases de redacción.
Para garantizar una ejecución exitosa del proyecto, siga los siguientes pasos:
Inicie una evaluación integral de la carga de servicios públicos con sus ingenieros de MEP antes de finalizar el tonelaje de acero estructural.
Solicite un modelo preliminar de detección de choques en 3D al fabricante de acero para verificar todos los espacios libres de las grúas y los pasillos de servicios públicos.
Establezca una estricta jerarquía vertical para los soportes de tuberías y exija la segregación física de las líneas de proceso peligrosas de los servicios eléctricos estándar.
Diseñe una zona de amortiguación de carga mínima del 15 % en las armaduras principales del techo y las rejillas de columnas para dar cabida a futuras expansiones de producción.
R: Calcular las cargas estructurales requiere combinar las cargas muertas estáticas de las tuberías, conductos y bandejas de soporte con las cargas vivas de los fluidos o gases internos. Los ingenieros también deben tener en cuenta las cargas dinámicas, que incluyen la expansión térmica de las líneas de vapor de alta temperatura, los picos de presión del golpe de ariete en las tuberías y la vibración mecánica continua de los equipos HVAC.
R: Sí, pero sólo bajo estrictas limitaciones de ingeniería. Las penetraciones a través del alma de una viga de acero deben diseñarse previamente, calcularse con precisión para el esfuerzo cortante y reforzarse con placas de acero durante la fabricación en fábrica. El corte no autorizado de las almas de las vigas por parte de contratistas en el sitio compromete gravemente la integridad estructural y está estrictamente prohibido.
R: Las autorizaciones están dictadas por las pautas de OSHA y CMAA. Por lo general, se requiere un espacio vertical mínimo de 3 a 6 pulgadas sobre el punto más alto de la grúa, con espacios laterales de al menos 2 a 3 pulgadas desde las vigas de la pista. Las líneas eléctricas de alto voltaje requieren zonas de exclusión significativamente más grandes para evitar arcos eléctricos.
R: El modelado de información de construcción (BIM) es esencial para una detección precisa de conflictos. Al superponer esquemas de servicios públicos en 3D sobre los detalles de acero estructural, los ingenieros identifican y resuelven visualmente conflictos espaciales antes de que comience la fabricación. Esto evita costosas retrabajos en el sitio, garantiza detalles de fabricación precisos y acelera el cronograma general de construcción.
R: La elección depende del tipo de servicio público. Las zanjas subterráneas son mejores para drenajes pesados, alimentaciones permanentes de alto voltaje y productos químicos peligrosos, aunque carecen de flexibilidad. Se prefiere el recorrido aéreo para aire comprimido, vapor y líneas de proceso de fácil mantenimiento, ya que ofrece una gran flexibilidad pero requiere que la estructura de acero soporte cargas suspendidas más pesadas.
