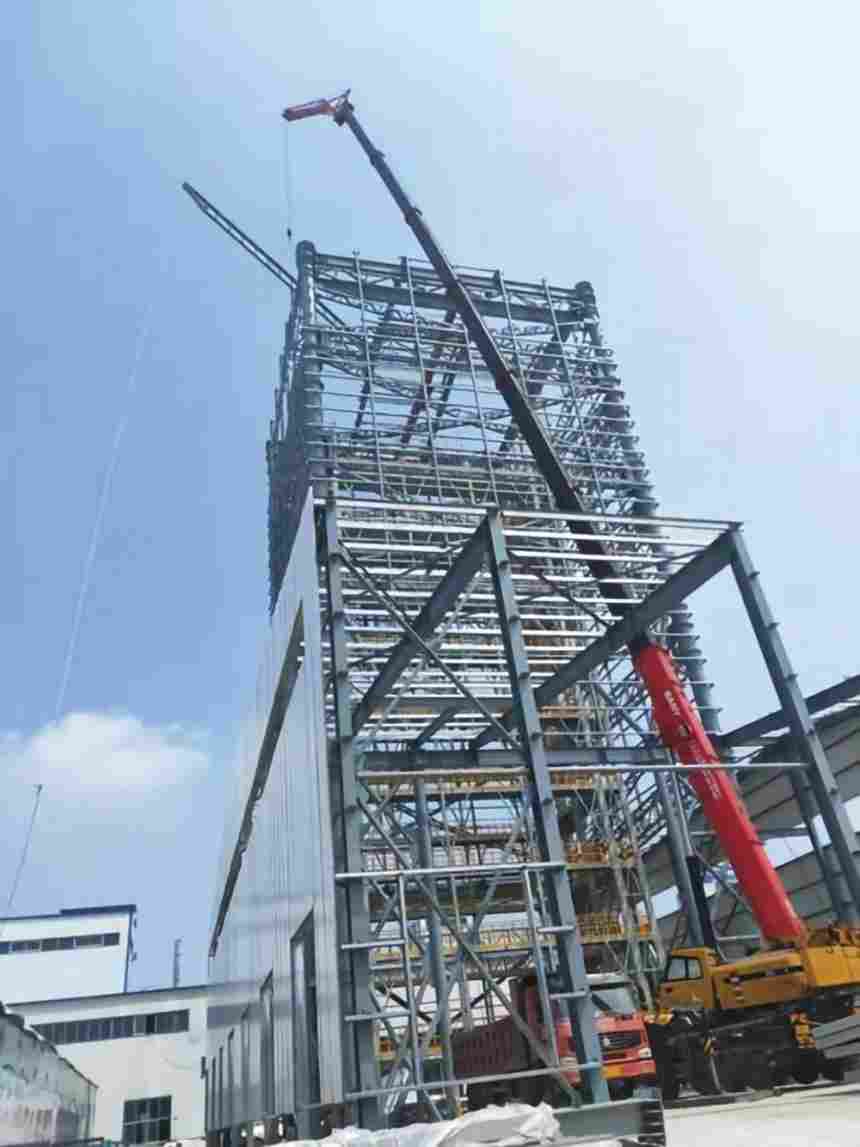

La integración de aberturas en el piso en una instalación de varios pisos crea una tensión estructural inmediata. Los requisitos operativos exigen espacio para escaleras, bajadas de equipos, huecos de HVAC y montacargas. La integridad estructural del edificio depende de sistemas de piso continuo para manejar cargas pesadas y mantener la estabilidad. Equilibrar estas necesidades en competencia requiere precisión y una comprensión profunda de la mecánica estructural.
Las penetraciones en el suelo no planificadas presentan un grave problema operativo. Cortar una plataforma de piso sin supervisión de ingeniería altera las rutas de carga establecidas y compromete la acción del diafragma de la losa. Esto introduce graves responsabilidades de seguridad durante las fases de montaje y modernización. Un sistema de piso comprometido provoca fallas localizadas, deflexión excesiva y retrasos operativos significativos.
Los administradores de instalaciones y los contratistas deben adoptar un marco sistemático. Evaluar modificaciones estructurales, seleccionar técnicas de estructura adecuadas y mantener un estricto cumplimiento de seguridad son pasos obligatorios. La coordinación temprana de los requisitos arquitectónicos con los detalles primarios de acero garantiza que la instalación siga siendo segura y en pleno funcionamiento.
Continuidad estructural: Las aberturas del piso deben diseñarse para redistribuir las cargas sin exceder los límites de deflexión, lo que a menudo requiere molduras de vigas de acero suplementarias, ángulos de borde o apuntalamiento temporal.
Sistemas heredados frente a sistemas modernos: los edificios industriales existentes pueden utilizar plataformas de metal compuesto o sistemas de arcos de mampostería segmentados heredados con tirantes; ambos requieren enfoques de refuerzo distintos.
Consideraciones de carga dinámica: las instalaciones que operan maquinaria pesada o puentes grúa requieren una evaluación especializada para evitar la fatiga y la transferencia de vibraciones alrededor de diafragmas de piso comprometidos.
Mandatos de seguridad estrictos: El cumplimiento de los estándares de protección contra caídas (por ejemplo, OSHA y Cal/OSHA Título 8 Sección 1635) utilizando barandillas estándar, cubiertas físicas o sistemas de barricadas de conos y barras (CBB) que cumplen con los requisitos no es negociable.
Coordinación temprana: la integración de los requisitos de apertura arquitectónica con los detalles primarios de acero estructural evita costosas modificaciones y tiempos de inactividad operativos.
Definir una apertura de piso exitosa es el primer paso en cualquier proyecto de modificación. El éxito significa mantener la integridad estructural original del estructura de acero industrial, logrando cero incidentes de seguridad durante la construcción y garantizando cero interferencias con los flujos de trabajo operativos en curso. Cualquier penetración que no cumpla con estos criterios representa una falla en la coordinación estructural.
Una preocupación principal al crear aberturas es la interrupción de la acción del diafragma. Los pisos de concreto sobre metal actúan como un enorme diafragma horizontal. Este diafragma transfiere cargas laterales, como fuerzas del viento o sísmicas, al sistema resistente a fuerzas laterales. La introducción de grandes aberturas en esta superficie continua corta estos caminos de carga. Las secciones restantes del piso soportan una mayor tensión, lo que requiere un análisis para garantizar que no fallen bajo presión lateral.
Las deflexiones acumuladas presentan otro riesgo, particularmente en zonas de armazón sin columnas. La creación de grandes aberturas para montacargas o descensos de equipos pesados en áreas de gran envergadura cambia el comportamiento del piso bajo cargas de gravedad. Sin cálculos precisos de la deflexión y sin un refuerzo adecuado, el suelo alrededor de la abertura se hunde. Esta deflexión acumulada daña los acabados arquitectónicos, desalinea los rieles guía del ascensor y crea superficies irregulares que impiden la manipulación de materiales.
La evaluación de la escala de la penetración dicta la respuesta. Las pequeñas penetraciones para tuberías de plomería o conductos eléctricos tienen un impacto mínimo en la red estructural general. Se acomodan con refuerzo localizado. Las aberturas estructurales importantes para escaleras o trampillas para equipos requieren un rediseño integral del marco circundante. Debe comparar las dimensiones de la abertura propuesta con la cuadrícula estructural existente para determinar el nivel de intervención.
| Tipo de apertura | Tamaño típico | Impacto estructural | Refuerzo requerido |
|---|---|---|---|
| Penetración de tuberías | Menos de 12 pulgadas | Mínima alteración del diafragma | Parches de cubierta localizados o ángulos de borde pequeños |
| Eje de climatización | 12 a 48 pulgadas | Alteración moderada de la ruta de carga | Borde de viga de acero y ángulos perimetrales. |
| Ascensor de carga | Más de 48 pulgadas | Separación severa del diafragma | Vigas cabecera completas, conexiones de momento y apuntalamiento |
Antes de comenzar el corte, es obligatoria una auditoría exhaustiva de la red estructural existente o prevista. Mapea los marcos meticulosamente, enfocándose en la orientación, el tamaño y el espaciado de las vigas primarias y secundarias. Comprender cómo interactúan estos elementos permite a los ingenieros determinar dónde se pueden colocar las aberturas con la menor interrupción de las rutas de carga existentes dentro del edificio de la fábrica de acero.
La tipología constructiva del forjado influye mucho en la estrategia de refuerzo. Los sistemas modernos utilizan configuraciones estándar de plataforma de concreto sobre metal. Son fáciles de analizar y reforzar utilizando formas de acero estándar. Los sistemas heredados requieren un enfoque cauteloso. Las configuraciones históricas presentan arcos de mampostería rebajados que se extienden entre vigas de acero adyacentes. Estos sistemas dependen completamente de la acción del arco y tirantes internos para resistir la tensión. Cortar un arco de mampostería sin estabilización especializada ni ataduras temporales provoca el colapso inmediato de la sección del piso.
Al evaluar un Fábrica de acero de sección H, las características de carga específicas de las columnas y vigas dictan las opciones de estructura. La orientación de las almas y alas de la sección H determina dónde se pueden realizar las conexiones de forma segura. Los ingenieros analizan cómo los nuevos miembros de la estructura se unen a las secciones en H existentes, asegurando que las conexiones manejen las fuerzas de corte y momento transferidas sin sobrecargar el acero original.
Realice un estudio físico de la ubicación de apertura propuesta para verificar las condiciones de construcción con los planos existentes.
Identifique el calibre y el perfil exactos de la plataforma metálica existente.
Ubique todas las vigas primarias, vigas secundarias y conexiones existentes dentro de un radio de 20 pies del corte propuesto.
Realice pruebas no destructivas para ubicar conductos empotrados o cables de postensado dentro de la losa de concreto.
Calcule la capacidad requerida de las nuevas vigas cabecera en función de las cargas vivas y muertas redistribuidas.
Recalcular las cargas es un requisito de ingeniería no negociable. Usted tiene en cuenta las cargas muertas localizadas introducidas por el nuevo marco de acero, los ángulos de los bordes y los bordillos de concreto. Se vuelven a calcular las cargas vivas en función del tráfico esperado de peatones o equipos alrededor del perímetro de la nueva abertura. Estas cargas recalculadas garantizan que las vigas intactas adyacentes tengan la capacidad de soportar el sistema de piso modificado.
Enmarcar de forma segura una abertura requiere intervenciones estructurales específicas. El objetivo principal es redirigir las cargas que habrían sido transportadas por la sección de piso removida hacia los miembros estructurales intactos adyacentes. Esto se logra mediante una combinación de marcos suplementarios, soporte de bordes y un cuidadoso diseño de conexión.
La aplicación técnica más común implica agregar molduras de vigas de acero para aberturas verticales y utilizar ángulos estructurales de acero alrededor de los bordes. La moldura de la viga de acero actúa como un encabezado, extendiéndose entre las vigas o vigas existentes para enmarcar el nuevo vacío. Los ángulos estructurales de acero están soldados o atornillados alrededor del perímetro de la plataforma cortada. Estos ángulos sostienen los bordes cortados de la plataforma metálica y transfieren las cargas verticales directamente a las nuevas vigas cabecera y al marco intacto adyacente.
Se requiere apuntalamiento temporal durante el proceso de corte y enmarcado para aberturas grandes. Una matriz de decisión estricta determina cuándo es necesario apuntalar para evitar el colapso localizado o la deformación permanente de la plataforma antes de que el nuevo acero esté completamente instalado. En las zonas de armazón sin columnas, las deflexiones acumuladas alrededor de grandes aberturas requieren cálculos exhaustivos de carga en tierra. El apuntalamiento soporta el peso muerto del piso y las cargas vivas de la construcción hasta que las nuevas conexiones estructurales estén completas y sean totalmente portantes.
Reforzando un taller de acero con grúa operaciones requiere evaluación especializada. Los puentes grúa introducen cargas dinámicas únicas y vibraciones significativas en la estructura del edificio. Las aberturas en el suelo en estos entornos alteran la capacidad del diafragma para amortiguar estas fuerzas. El marco alrededor de la abertura requiere conexiones de momento mejoradas y detalles resistentes a la fatiga. Esto evita la propagación de grietas inducidas por vibraciones cerca de las esquinas de las aberturas y garantiza la estabilidad a largo plazo del sistema de forjado bajo tensión dinámica.
El panorama regulatorio que rige las aperturas de pisos es estricto. OSHA federal y las autoridades regionales, como Cal/OSHA Título 8 Sección 1635, exigen protocolos de protección rigurosos para pisos con lados abiertos, orificios en el piso y aberturas durante la fase de montaje del acero. El incumplimiento de estas normas conlleva sanciones severas y pone a los trabajadores en riesgo inmediato de sufrir caídas fatales.
Los sistemas de protección física son la principal defensa contra los riesgos de caídas. Se deben implementar sistemas de barandillas estándar para cualquier abertura en el piso que esté a 4 pies o más por encima de los niveles inferiores adyacentes. Un sistema de barandillas que cumple con las normas consta de un riel superior, un riel intermedio y un rodapié para evitar que las herramientas y los materiales caigan sobre los trabajadores que se encuentran debajo. Estos rieles deben soportar requisitos de fuerza lateral específicos sin fallar.
Se pueden utilizar sistemas de barricada de cono y barra (CBB), siempre que cumplan con estrictos estándares de cumplimiento. La normativa exige que los conos deben estar firmemente unidos entre sí mediante barras rígidas. Estos sistemas deben mantenerse a distancias máximas y mínimas reguladas alrededor de la abertura del piso para garantizar que proporcionen una barrera física y visual eficaz. Cuando el personal de montaje de acero deja las aberturas desatendidas, las cubiertas físicas se vuelven obligatorias. Estas cubiertas deben ser seguras, con capacidad de carga para soportar al menos el doble del peso de los empleados, equipos y materiales que se les puedan imponer, y estar claramente marcadas con la palabra "AGUJERO" o "CUBIERTA".
Los riesgos de implementación asociados con las aberturas de piso son sustanciales. Las aberturas desatendidas y mal protegidas representan enormes riesgos de responsabilidad. Los protocolos operativos deben aplicarse estrictamente cuando el personal de montaje en acero esté trabajando activamente en la zona. Esto incluye procedimientos de amarre obligatorios, zonas de acceso restringido y monitoreo continuo de seguridad para garantizar que ningún trabajador quede expuesto a un borde desprotegido en ningún momento.
La coordinación de las aperturas de plantas implica importantes riesgos de ejecución, principalmente relacionados con la secuenciación de los trabajos. Un riesgo importante es el corte por fases versus la secuenciación del refuerzo estructural. Si un contratista corta la plataforma del piso o corta tirantes históricos antes de que la estructura de acero suplementaria esté completamente soldada, atornillada e inspeccionada, el piso colapsa. La integridad estructural se ve comprometida en el momento en que se rompe la plataforma continua.
Para mitigar este riesgo, los directores de proyecto establecen una secuencia estricta de operaciones. Esta secuencia dicta que todo refuerzo, instalación de cabecera y apuntalamiento temporal precede a cualquier demolición o corte estructural. Un ingeniero debe establecer y verificar completamente las nuevas rutas de carga antes de eliminar las rutas de carga antiguas. Esto garantiza una estabilidad continua durante todo el proceso de modificación.
Otro factor es gestionar las compensaciones entre los costos iniciales y el tiempo de inactividad operativa. Existe un equilibrio conceptual entre invertir en la coordinación 3D BIM durante la fase de diseño y afrontar las consecuencias más adelante. El uso de BIM permite a los ingenieros detectar choques entre aberturas arquitectónicas contra la rejilla estructural antes de fabricar cualquier acero. Si bien esto requiere una inversión inicial, evita los costos exponenciales y el tiempo de inactividad masivo de las instalaciones asociados con la adaptación de aberturas en una losa existente completamente vertida dentro de una Taller de estructura de acero.
Iniciar una auditoría estructural integral de la instalación para mapear las rutas de carga existentes y las tipologías de cubiertas.
Ejecute una revisión de detección de conflictos 3D utilizando el software BIM antes de aprobar cualquier penetración en el piso arquitectónico.
Contrate a un ingeniero estructural autorizado para calcular la estructura suplementaria requerida y diseñar conexiones resistentes a la fatiga.
Establecer y hacer cumplir una secuencia estricta de operaciones donde todo el apuntalamiento y refuerzo preceda a cualquier corte de plataforma.
R: Se requiere apuntalamiento temporal al crear aberturas grandes, como las de ascensores, especialmente en zonas de estructura sin columnas. Previene las deflexiones acumuladas y el colapso localizado mientras se corta la plataforma y antes de que la nueva estructura de acero suplementaria esté completamente instalada y sea capaz de soportar las cargas redistribuidas.
R: Las aberturas del piso cortan la plataforma continua de concreto sobre metal, interrumpiendo la capacidad del diafragma horizontal para transferir cargas laterales al sistema de resistencia a fuerzas laterales. Esta interrupción requiere refuerzo de los bordes, como ángulos de acero o puntales de arrastre, para restaurar la continuidad de la trayectoria de carga.
R: La Sección 1635 del Título 8 de Cal/OSHA requiere que las aberturas del piso estén protegidas por barandillas estándar, un sistema de barricada de conos y barras (CBB) compatible con conos firmemente conectados a distancias específicas o cubiertas físicas seguras y con capacidad de carga cuando no estén atendidas por personal de montaje.
R: No se pueden cortar vigas de acero existentes sin la aprobación absoluta de ingeniería. Cortar las vigas destruye su capacidad de carga. Primero debe instalar vigas cabecera diseñadas para redistribuir las cargas a vigas o vigas adyacentes intactas antes de que se produzca cualquier corte.
R: La moldura de viga de acero consta de miembros estructurales suplementarios de acero instalados para enmarcar la abertura vertical. Combinado con ángulos de acero soldados alrededor de los bordes cortados, la moldura soporta la plataforma de metal cortada y transfiere las cargas vivas y muertas verticales al marco primario adyacente.
R: Las grúas puente introducen cargas dinámicas y vibraciones que provocan fatiga en la estructura de acero. Las aberturas en el piso alteran la capacidad del piso para amortiguar estas vibraciones, lo que requiere conexiones de momento de alta resistencia y detalles resistentes a la fatiga para evitar la propagación de grietas en las esquinas de las aberturas.
R: Los arcos segmentarios de mampostería heredados dependen de la acción del arco y de tirantes internos para su estabilidad. Antes de cortar, asegure la acción del arco estructural instalando amarres temporales y marcos de acero externos para mantener la resistencia a la tensión; de lo contrario, perturbar la mampostería provoca un colapso inmediato.
