El punto de falla más común en el diseño de instalaciones de aviación no es el marco principal en sí, sino el cálculo insuficiente de las fuerzas dinámicas y estáticas ejercidas por puertas masivas de luz clara. Los propietarios e ingenieros de las instalaciones deben cerrar la brecha entre los requisitos arquitectónicos, como luces amplias y tipos de puertas específicos, y las realidades estructurales. No tener en cuenta las cargas específicas de la puerta da como resultado atascamientos operativos, fatiga estructural o fallas catastróficas bajo eventos climáticos extremos.
El diseño de una instalación resiliente requiere tratar el sistema de puertas y el marco primario como una unidad estructural única e interdependiente. Esta guía desglosa las cargas muertas, vivas, ambientales y operativas exactas que deben calcularse para garantizar la integridad estructural y el cumplimiento del código. Aprenderá cómo los diferentes mecanismos de puertas transfieren el peso y la tensión del viento, por qué los límites estrictos de deflexión no son negociables y cómo alinear la envolvente de su edificio con las demandas mecánicas de las puertas de su hangar.
Dependencia de la ruta de carga: La elección entre los cinco tipos de puertas principales (corrediza, plegable, hidráulica, de elevación vertical y de tela) altera fundamentalmente cómo se distribuyen el peso y la tensión del viento en el marco principal.
La deflexión es el enemigo: los límites estándar de deflexión de los edificios son insuficientes; Los cabezales de hangar requieren tolerancias ultra estrictas para evitar que las puertas se atasquen durante eventos de nieve o viento.
Fuerzas dinámicas frente a fuerzas estáticas: la ingeniería debe tener en cuenta la energía cinética de las puertas en movimiento, incluido el par del motor, las fuerzas de frenado y la carga asimétrica durante el funcionamiento.
Ingeniería integral de envolvente: la transferencia de carga de viento desde la cara de la puerta a las columnas del edificio dicta el tonelaje de acero requerido y la estrategia de refuerzo lateral.

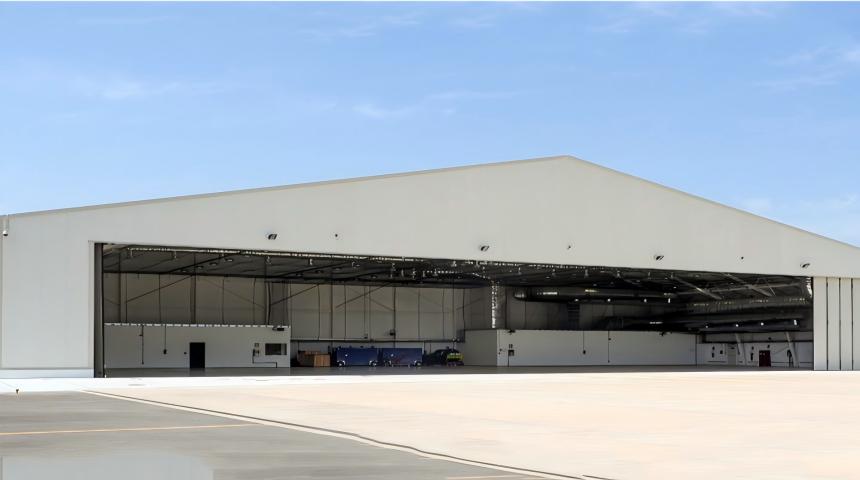

El requisito básico para cualquier instalación de aviación es sencillo pero mecánicamente complejo: el marco estructural debe soportar la envolvente del edificio y al mismo tiempo gestionar las cargas concentradas de la puerta del hangar sin exceder los límites operativos de deflexión. No se puede abordar esto como un almacén comercial estándar. Compare los requisitos de estructura pesada y rígida de una instalación de aviación con un estándar edificio de fábrica de acero ligero, donde los claros libres son más pequeños y las cargas dinámicas de las paredes son insignificantes. En una configuración de fabricación ligera, las paredes simplemente permanecen ahí. En un hangar, toda la pared frontal se mueve, se desplaza y recibe el viento.
La ingeniería de puertas de hangar comparte estrictas tolerancias de deflexión con un edificio de acero de muro cortina de vidrio, donde la deriva lateral excesiva causa falla inmediata del componente. Si una fachada de vidrio se mueve demasiado, los paneles se rompen. Si la cabecera de un hangar se hunde demasiado, una puerta de 20 toneladas se atasca hasta la mitad, dejando en tierra los aviones y deteniendo las operaciones. Una puerta de hangar cerrada actúa como una enorme vela, capturando la presión del viento y transfiriéndola directamente a las columnas del edificio y al diafragma del techo. El marco debe poseer suficiente rigidez para evitar el balanceo lateral, asegurando que los rieles de la puerta permanezcan perfectamente alineados bajo estrés ambiental intenso.
Cuando estás en un lugar de trabajo y ves cómo se abre una puerta plegable de 120 pies, puedes escuchar físicamente cómo el marco de acero soporta la carga. Las columnas reciben las fuerzas de momento, el cabezal recibe la tracción vertical y toda la estructura reacciona. Si la ingeniería falla por una fracción de pulgada, los motores se queman al intentar superar la fricción de una pista atascada. Por este motivo, la puerta y el marco deben diseñarse juntos desde el primer día.
Para diseñar una instalación resiliente, los ingenieros estructurales deben calcular una combinación de fuerzas estáticas, dinámicas y ambientales. Estos cálculos dictan el tamaño, el peso y la configuración de los miembros de la estructura de acero. No puedes adivinar estos números; deben extraerse de los datos de fuerza de reacción certificados por el fabricante de la puerta.
Las cargas muertas representan el peso estático del sistema de puerta. Esto incluye el peso físico total de los paneles de las puertas, el marco interno, el revestimiento exterior y todos los componentes mecánicos. Hay que tener en cuenta los motores, las cajas de cambios, los cables de elevación, las correas resistentes y los rodillos horizontales o verticales. Los elevados requisitos de aislamiento aumentan significativamente este peso.
Calcule el peso del marco desnudo de las secciones de la puerta.
Agregue el peso de las láminas exteriores y los paneles de revestimiento interior.
Tenga en cuenta el peso exacto del paquete de aislamiento.
Incluya la masa del eje de transmisión, los motores y los mecanismos de elevación.
Las cargas de viento ejercen poderosas fuerzas horizontales sobre la envolvente del edificio. El marco debe gestionar la distribución de la presión positiva hacia adentro y la presión de succión negativa desde la cara de la puerta hasta las guías superiores, los rieles inferiores y, en última instancia, las columnas estructurales primarias.
Cuando una puerta de 100 pies de ancho recibe una ráfaga de 100 mph, la fuerza no solo golpea la puerta; se transfiere a través de los rodillos guía superiores directamente a la cabecera del edificio, tratando de empujar el techo hacia atrás. El refuerzo lateral del marco primario debe ser lo suficientemente robusto como para absorber este impacto sin permitir que las columnas se salgan de la vertical.
Las cargas verticales y operativas están fuertemente influenciadas por el clima invernal. Calcular la carga de nieve del techo es fundamental porque el peso de la nieve impacta directamente en la deflexión de la viga cabecera. Si el techo se hunde bajo una gran cantidad de nieve, empuja hacia abajo el cabecero de la puerta. Si el cabezal se desvía demasiado, aplasta la parte superior de la puerta o atasca los rodillos.
Además, los ingenieros deben tener en cuenta la acumulación de hielo en los propios paneles de las puertas. El hielo aumenta la carga muerta y ejerce una gran presión operativa sobre los mecanismos de elevación. Una puerta plegable cubierta por media pulgada de lluvia helada pesa significativamente más que su peso de diseño seco, lo que requiere mayores factores de seguridad para cables y arietes hidráulicos.
En regiones propensas a terremotos, las cargas sísmicas introducen fuerzas laterales dinámicas. El marco debe estar diseñado para la aceleración lateral de la masa de la puerta durante un evento sísmico. Se necesitan requisitos de refuerzo específicos para evitar que la puerta se descarrile, se doble o colapse hacia afuera cuando el suelo se mueve. Las conexiones entre las guías de la puerta y el acero primario deben permitir un ligero movimiento sin fallas catastróficas.
El tipo de puerta instalada cambia fundamentalmente la trayectoria de carga y el tonelaje de acero requerido del marco primario. Comprender estas diferencias es esencial para optimizar el diseño estructural y evitar sobrecostos masivos durante la fase de detalle del acero.
| Tipo de puerta | Ruta de carga primaria | Impacto estructural en el marco | Mejor caso de uso |
|---|---|---|---|
| Rodamiento inferior/deslizante | Cimentación (carga muerta), guías superiores (carga de viento) | Requiere cimientos de alta ingeniería; permite cabeceras de techo más ligeras. | Enormes hangares comerciales con luces libres extremadamente amplias. |
| Doble pliegue (correa/cable) | Encabezado y columnas | Requiere un refuerzo masivo del cabezal para evitar la desviación vertical. | Hangares de aviación general y medianas empresas. |
| Hidráulico | Encabezado y columnas | Requiere una estructura pesada para resistir el empuje horizontal hacia afuera (efecto cuña). | Instalaciones que requieran la máxima altura libre sin sacrificar la altura libre. |
| Elevación vertical / Tela | Jambas y columnas | Requiere columnas rígidas para soportar el peso apilado y la transferencia del viento. | Sitios industriales pesados y ambientes climáticos extremos. |
En las puertas enrollables inferiores, la mayor parte de la carga propia se transfiere directamente a la base de hormigón a través de los carriles inferiores. el estructura de acero del hangar de aviones Maneja principalmente cargas de viento horizontales transferidas a través de rodillos guía superiores. Los rieles inferiores soportan el peso físico de la puerta más una porción localizada de la carga del viento. Las especificaciones mecánicas a menudo incorporan sistemas de doble rodillo con rodillos horizontales y verticales integrados directamente en el marco guía para gestionar fuerzas multidireccionales.
Si bien esto requiere cimientos de zanjas profundas y de alta ingeniería con rieles de acero incrustados, permite una estructura de acero más liviana en el travesaño del techo. Debido a que el techo no tiene que soportar 40,000 libras de puerta de acero, las vigas de claro se pueden optimizar para cargas de nieve y viento en lugar de cargas puntuales masivas.
Las puertas plegables e hidráulicas cuelgan directamente de la cabecera y las columnas del edificio. Toda la carga muerta, más las fuerzas de elevación dinámicas, están suspendidas de la estructura del tejado. Esto requiere un refuerzo masivo de la armadura o del cabezal para evitar la deflexión vertical. Cuando una puerta plegable comienza a abrirse, el ángulo de las correas de elevación tira hacia arriba y hacia adentro, creando un momento de fuerza complejo en la viga principal.
Para las puertas hidráulicas, el marco también debe resistir el empuje horizontal hacia afuera, conocido como "efecto cuña", generado cuando los arietes hidráulicos empujan la puerta para abrirla. Los arietes se montan en las columnas del edificio y empujan hacia afuera contra el panel de la puerta. Esto significa que las columnas deben estar fuertemente reforzadas para evitar que se doblen hacia afuera bajo la presión de los cilindros hidráulicos.
Las puertas verticales levadizas y de tela distribuyen las cargas verticalmente a lo largo de las jambas y columnas. Esta configuración requiere columnas rígidas para soportar la transferencia de carga del viento y el peso de las secciones de puerta apiladas o los parteluces de tela en la parte superior de la abertura. El cabezal debe soportar los mecanismos de elevación, los motores de alta potencia y el material recogido cuando la puerta está completamente abierta. Debido a que estas puertas a menudo operan en entornos con mucho viento, las cerraduras contra el viento y las guías laterales transfieren cargas laterales intensas directamente a las alas de la columna.
El diseño del marco implica equilibrar el costo, los requisitos de luz clara y el tipo de puerta. Reforzar un travesaño para una puerta plegable de 100 pies tiene implicaciones de costos diferentes que verter una base especializada y profunda para una puerta enrollable en la parte inferior. Aumentar el espacio libre aumenta exponencialmente el tonelaje de acero requerido para manejar las cargas de las puertas, lo que hace que la selección temprana de las puertas sea un factor crítico en la viabilidad general del proyecto. No se puede diseñar el marco de acero y luego comprar una puerta; la puerta dicta el acero.
También se debe calcular la integración con los sistemas secundarios y la salida. El diseño de puertas para el personal accesibles según la ADA integradas directamente en la hoja de la puerta principal o dentro de espacios de bolsillo designados permite la salida de emergencia a la línea de vuelo. Los ingenieros deben calcular el refuerzo estructural localizado alrededor de estos recortes de las puertas del personal para evitar el pandeo por la carga del viento. El peso de los acabados arquitectónicos especializados o del acristalamiento en el exterior de la puerta también debe tenerse en cuenta en los cálculos de carga final. Si un arquitecto decide agregar paneles de vidrio pesados al frente de la puerta por motivos estéticos, el ingeniero estructural debe volver a calcular la carga muerta y los requisitos del mecanismo de elevación.
El uso de puertas de un solo panel no certificadas, soldadas en campo o hechas por usted mismo construidas con acero en bruto introduce riesgos estructurales graves, que incluyen problemas de deformación, escuadramiento y fuerzas de reacción no calculadas. Una puerta que se suelda fuera de escuadra en el campo se trabará en los rieles, transfiriendo tensiones impredecibles a las columnas del edificio. Los sistemas de puertas diseñados en fábrica con perfiles de fuerza de reacción certificados son fundamentales para la seguridad de la estructura principal.
Las fallas de ingeniería comunes incluyen no tener en cuenta la carga asimétrica, como que un motor tire más rápido que otro en una correa elevadora doble, e ignorar el empuje horizontal hacia afuera de los cilindros hidráulicos. Si un lado de una puerta plegable se levanta un poco más rápido que el otro, se crea una fuerza de torsión en la viga del travesaño. El acero debe diseñarse para resistir esta torsión.
Para mitigar estos riesgos, el fabricante de la puerta debe proporcionar planos de ingeniería sellados que especifiquen las fuerzas de reacción exactas antes de que el ingeniero principal del edificio finalice el diseño del marco de acero. Es esencial exigir una reunión de coordinación del prediseño entre el ingeniero estructural registrado y el equipo de ingeniería del fabricante de la puerta. Deben ponerse de acuerdo sobre las trayectorias de carga, los detalles de la conexión y los límites de deflexión antes de fabricar cualquier acero.
Una instalación de aviación no puede diseñarse aislada de su sistema de puertas. La mecánica operativa de la puerta y las transferencias de carga ambiental dictan el diseño fundamental del marco primario. Al evaluar a los fabricantes, dé prioridad a los proveedores que proporcionen datos transparentes y estampados sobre la fuerza de reacción y demuestren experiencia en la integración de rutas de carga complejas.
Seleccione su tipo de puerta específico y las dimensiones exactas antes de finalizar cualquier pedido primario de acero o vertido de cimientos.
Obtenga las especificaciones de carga certificadas del fabricante, asegurándose de que cumplan con el estándar de carga mínima de 30 psf y tengan en cuenta las cargas de nieve locales.
Solicite a su ingeniero estructural que ejecute un análisis de carga combinado que incluya tanto pesos muertos estáticos como fuerzas operativas dinámicas de la puerta.
Programe una reunión de coordinación obligatoria entre el equipo de ingeniería del proveedor de la puerta y el ingeniero estructural registrado para verificar los puntos de conexión.
R: Si bien los requisitos varían según el código local, los diseños estándar requieren una presión de viento de diseño mínima de 30 psf. En zonas costeras o propensas a huracanes, estos sistemas a menudo se escalan para soportar velocidades de viento que oscilan entre 115 mph y más de 170 mph, lo que requiere fuertes refuerzos laterales.
R: Las puertas plegables cuelgan completamente del travesaño. Esto requiere un refuerzo de acero significativo en la armadura del techo para evitar la deflexión vertical y la torsión horizontal durante la operación, especialmente al levantar los pesados paneles de la puerta contra la resistencia del viento.
R: El peso muerto de una puerta enrollable inferior descansa completamente sobre el riel de cimentación. Sin embargo, el marco de acero primario aún debe diseñarse para absorber las cargas de viento horizontales transferidas a través de los rodillos guía superiores unidos al cabezal.
R: Los límites estándar permiten demasiado movimiento. Los hangares requieren límites de deflexión ultra estrictos, a menudo L/600 o mejores, para evitar que el travesaño del techo se hunda bajo cargas de nieve, lo que provocaría que las enormes puertas se atasquen, se atasquen o descarrilen.
R: El efecto de cuña se refiere al empuje horizontal hacia afuera generado cuando los arietes hidráulicos empujan una puerta de un solo panel para abrirla. Las columnas del edificio y el travesaño deben reforzarse específicamente para resistir esta presión hacia afuera y evitar la curvatura estructural.
R: Sí, las puertas para el personal accesibles según la ADA se pueden incorporar en la hoja de la puerta principal o dentro de espacios pequeños para salidas de emergencia. Sin embargo, el marco de la puerta circundante requiere un refuerzo estructural localizado para evitar que se pandee bajo fuertes cargas de viento.
