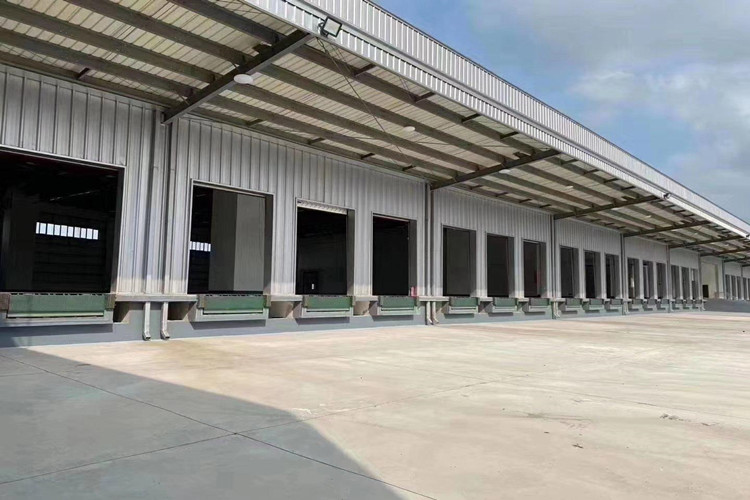

Las puertas de los muelles actúan como principales puntos de estrangulamiento en cualquier centro de distribución. Un espaciado mal calculado provoca que los pallets se bloqueen en los carriles de circulación, aumenten los tiempos de desplazamiento de los montacargas y se produzcan graves cuellos de botella operativos. Los planificadores de instalaciones a menudo tratan los flujos de trabajo de arquitectura de edificios y manejo de materiales como disciplinas separadas. Cuando el espacio entre puertas no se alinea con los radios de giro de los montacargas, las clasificaciones de los equipos y los requisitos de la bahía de camiones, la congestión resultante limita permanentemente el rendimiento de las instalaciones y aumenta los riesgos de colisión. Lograr un flujo de tráfico óptimo requiere diseñar la estructura del edificio en torno a las necesidades operativas. Esta guía desglosa cómo calcular el espacio preciso entre puertas, integrar los estándares de seguridad de OSHA y diseñar un diseño estructural que respalde una logística de entrada y salida fluida.
Alineación estructural: La rejilla de columnas de la estructura de acero de un almacén logístico dicta la densidad máxima de puertas de muelle, la profundidad del área de preparación y los tipos de puertas que se pueden instalar.
La regla de 12 pulgadas y las maniobras de precisión: Los carriles para montacargas y los espacios libres de las puertas deben tener en cuenta el ancho físico de la carga más un mínimo de 12 pulgadas de espacio libre en todos los lados para mantener maniobras seguras y de alta velocidad, especialmente cuando las cargas son significativamente más anchas que el propio montacargas.
Optimización de flujo: El diseño de flujos de tráfico circulares o en bucle evita callejones sin salida, reduce el tiempo de viaje de los montacargas y minimiza la congestión en los muelles de carga.
Mitigación de riesgos: Integrar una separación clara entre los pasillos peatonales y las zonas de operación de montacargas es un requisito estricto de OSHA que debe tenerse en cuenta en los cálculos del espacio total entre puertas.
El flujo eficiente define el éxito de cualquier operación de distribución. La verdadera eficiencia significa una distancia de recorrido minimizada desde la placa de muelle hasta el estante de almacenamiento. Requiere cero superposición de etapas en los carriles de circulación activos. Los operadores deben mantener un movimiento continuo sin dar marcha atrás o esperar autorización constantemente. Lograr este estado depende enteramente del esqueleto físico del edificio. La cuadrícula estructural dicta dónde estacionan los camiones, dónde aterrizan las paletas y qué tan rápido pueden moverse los operadores de manera segura.
El tamaño de la bahía dentro de un estructura de acero del almacén determina exactamente dónde se pueden cortar las puertas del muelle. Los edificios de acero dependen de miembros estructurales primarios, generalmente columnas rígidas de vigas en I, espaciadas a intervalos específicos. No se puede colocar una puerta de muelle donde se encuentra una columna estructural principal. La distancia entre estas columnas dicta el ancho máximo de la puerta y la cantidad total de puertas que puede instalar a lo largo de una sola pared.
Los diseñadores de instalaciones se enfrentan a un compromiso constante. Quiere maximizar el número de puertas del muelle para aumentar la capacidad de envío. Sin embargo, debe dejar un espacio adecuado en la pared interior. Este espacio de pared sólida alberga componentes operativos esenciales. Necesita espacio para áreas de preparación, estaciones de carga de baterías, paneles de control de niveladores de muelle y zonas de seguridad para peatones. Empujar las puertas demasiado juntas elimina este espacio interior. Obliga al equipo auxiliar a ingresar a los carriles de tráfico activos.
El espaciado adecuado de las columnas garantiza que pueda colocar puertas estándar de 9 o 10 pies manteniendo suficiente acero estructural para soportar cargas de viento pesadas. Cuando cortas una gran abertura en una pared de acero, interrumpes el camino de carga. Las vigas de pared deben transferir la carga del viento a las pesadas vigas cabecera de canal C encima de la puerta, que luego transfieren la carga a las columnas principales. Si las puertas están demasiado espaciadas, no hay suficiente espacio físico para instalar estos travesaños estructurales y jambas reforzadas.
Un espaciamiento reducido desencadena una cascada de efectos operativos negativos. Cuando las puertas están demasiado juntas, las áreas de preparación de entrada y salida se superponen. Los montacargas deben viajar más lejos de lo necesario para evitar esta congestión. Los operadores dedican un tiempo valioso a navegar entre paletas preparadas en lugar de mover el producto directamente a los estantes. Los palés inevitablemente terminan en carriles de circulación activos. Esto obliga a otros operadores a detenerse, dar marcha atrás y buscar rutas alternativas.
Estos cuellos de botella impactan directamente en la producción operativa. El equipo sufre un mayor desgaste debido a las constantes paradas, arranques y maniobras estrictas. Los costos laborales aumentan significativamente. Las métricas de paletas por hora caen en picado cuando los operadores no pueden mantener un ritmo de conducción fluido. Además, los espacios reducidos aumentan el riesgo de daños estructurales. Los montacargas frecuentemente cortan las jambas de las puertas, los sellos de los muelles y las paletas adyacentes.
Considere la base concreta. Los niveladores de muelle requieren fosos de concreto empotrados, generalmente de 6 pies de ancho por 8 pies de largo. Si espacia las puertas del muelle a 12 pies en el centro, solo quedarán 6 pies de losa de concreto entre los fosos. Esta estrecha franja de hormigón debe soportar las pesadas placas de base de las columnas de acero, los pernos de anclaje y la carga dinámica de las carretillas elevadoras que pasan por la zona. Con el tiempo, los espacios reducidos provocan desconchados del concreto y fallas estructurales en el borde del muelle.
Debe traducir las mediciones físicas y las especificaciones del equipo en rendimiento operativo. Diseñar un muro de muelle funcional requiere algo más que dibujar rectángulos en un plano. Debe evaluar la maquinaria específica que opera dentro del espacio. Debe comprender las dimensiones del flete. Debe tener en cuenta los requisitos de giro exterior de los camiones de reparto.
Las diferentes clasificaciones de montacargas dictan distintos radios de giro y ángulos de aproximación. Una carretilla retráctil para pasillo estrecho de 3 ruedas Clase II gira casi por completo sobre su propio eje. Un camión contrapesado de 4 ruedas de servicio pesado Clase IV requiere un radio de giro enorme para alinearse con una placa de muelle. No se puede diseñar una disposición de puerta universal sin saber qué equipo cruzará el umbral.
Estos perfiles de equipos específicos deben informar el espacio de centro a centro de las puertas del muelle dentro de un estructura de acero para nave industrial. Las carretillas contrapesadas necesitan carriles de aproximación amplios. Si las puertas están demasiado juntas, un montacargas que sale marcha atrás de un remolque moverá su contrapeso hacia el carril de estacionamiento adyacente. Este radio de giro obliga a los operadores adyacentes a dejar de trabajar hasta que el primer montacargas despeja el área.
Para calcular el espacio libre exacto requerido para su flota de montacargas específica, siga estos pasos:
Mida el ancho máximo del chasis del montacargas.
Mida el ancho máximo del palé o paquete de carga más ancho que maneje.
Determine el ancho del pasillo de apilamiento en ángulo recto indicado por el fabricante para su modelo de montacargas específico.
Sume la longitud de la carga al ancho de apilamiento en ángulo recto para encontrar la profundidad de giro total requerida.
Mapee este radio de giro con el espacio entre puertas de centro a centro propuesto para identificar zonas de superposición.
El espacio libre de las puertas interiores sigue una fórmula estricta. Debe calcular el ancho máximo de carga, agregar el ancho del montacargas y agregar un mínimo de 12 pulgadas de espacio libre en todos los lados. Este espacio permite a los operadores capacitados mantener maniobras seguras y de alta velocidad. Una paleta estándar mide 40 por 48 pulgadas. Sin embargo, muchas instalaciones manejan carga irregular.
Las maniobras de precisión se vuelven extremadamente desafiantes cuando se manejan cargas de gran tamaño. Mover largos fardos de madera, bobinas anchas de acero o piezas de maquinaria de gran tamaño requiere una planificación especializada. Estas cargas suelen estar mucho más anchas que la propia carretilla elevadora. Dejan sólo unos centímetros de espacio libre a cada lado de una puerta abierta. Al manipular cargas anchas, las puertas estándar de 8 pies causan daños continuos al producto. Debe especificar puertas saledizas de 9 o 10 pies de ancho. También debe ampliar los carriles de acceso que conducen a estas puertas.
El cambio de carga durante el tránsito también afecta el espacio libre. Los palés rara vez llegan perfectamente centrados dentro de un remolque. La carga se desplaza contra las paredes del remolque. Si las puertas de su muelle son demasiado estrechas, los operadores no pueden inclinar las horquillas del montacargas para recoger paletas desplazadas sin raspar las jambas de las puertas. Las puertas más anchas proporcionan el ángulo de ataque necesario para recuperar la carga descentrada de forma segura.
Las limitaciones exteriores juegan un papel igualmente crítico en el espacio entre puertas. Los remolques de carretera estándar miden 8,5 pies de ancho. Las puertas de muelle estándar suelen medir 8, 9 o 10 pies de ancho. El espacio entre centros de estas puertas suele oscilar entre 12 y 14 pies. Esta medida afecta directamente la capacidad de los conductores de camiones para retroceder hacia un compartimento sin enganchar los remolques adyacentes.
Si espacia las puertas exactamente a 12 pies desde el centro, un remolque de 8.5 pies deja solo 42 pulgadas de espacio libre total entre camiones. Eso equivale a 21 pulgadas por lado. Los conductores deben ejecutar maniobras de marcha atrás perfectas para evitar romper los espejos o dañar los sellos del muelle. En instalaciones de gran volumen, este espaciamiento reducido provoca enormes retrasos en el patio. Los camiones hacen fila esperando a que se despejen los muelles adyacentes antes de intentar atracar.
Ampliar el espacio entre centros a 13 o 14 pies reduce drásticamente el tiempo de atraque. Minimiza los accidentes en el jardín. Mantiene que la carga entrante fluya sin problemas hacia el edificio. Los camiones jockey de patio pueden maniobrar remolques en espacios más reducidos que las cabinas dormitorio estándar, pero siempre debe diseñar el diseño exterior del patio para acomodar los camiones de carretera más grandes que visitarán sus instalaciones.
Tabla: Dimensiones exteriores del remolque y espacio recomendado entre compartimentos
| Tipo de remolque | Ancho del remolque | Ancho de puerta recomendado | Espaciado mínimo de centro a centro | Dificultad de maniobra en el patio |
|---|---|---|---|---|
| Camioneta seca estándar (53') | 8,5 pies | 9 pies | 13 pies | moderado |
| Furgoneta Frigorífica (Reefer) | 8,5 pies (paredes más gruesas) | 9 - 10 pies | 13 - 14 pies | Alto (Requiere una alineación precisa del sello) |
| Plataforma (carga lateral) | 8,5 pies | N/A (cargado desde tierra) | N/A | Bajo |
| Sobredimensionado / Especializado | 9+ pies | 10+ pies | 15+ pies | muy alto |
El área de preparación representa la zona de amortiguamiento crítica entre la puerta del muelle y el primer pasillo de estanterías. Esta profundidad determina cuánta carga se puede descargar antes de que los operadores deban trasladarla al almacenamiento. Una profundidad de preparación insuficiente paraliza un muelle. La carga retrocede hacia los remolques. La descarga se detiene.
Un bien diseñado almacén de acero prefabricado Se puede diseñar con bahías de preparación especializadas. Estas bahías ofrecen zonas libres de columnas más amplias y profundas inmediatamente dentro del muelle de carga. La profundidad de preparación estándar suele oscilar entre 50 y 70 pies. Esto deja suficiente espacio para colocar una carga completa de paletas de un remolque de 53 pies mientras se mantiene un carril de circulación despejado detrás de la rejilla de preparación.
Diseñar la estructura de acero para soportar un espacio libre de 70 pies en el área del muelle elimina las columnas interiores. Ofrece a los operadores de montacargas total libertad para maniobrar, clasificar y organizar la carga sin interferencias estructurales. Esto requiere vigas de acero más profundas y columnas principales más pesadas en la pared del muelle, pero la eficiencia operativa obtenida supera con creces los costos adicionales del tonelaje de acero.
La evaluación de diferentes marcos arquitectónicos en función de las demandas operativas garantiza el éxito de las instalaciones a largo plazo. No se puede forzar una operación logística de alto rendimiento en un edificio mal diseñado. El esqueleto de acero debe soportar el flujo de trabajo.
Los diseños de luz clara no ofrecen columnas interiores. Proporcionan la máxima flexibilidad de diseño. Puede organizar bastidores, carriles de preparación y caminos de tránsito sin preocuparse de chocar contra un poste de acero. Sin embargo, la ingeniería de claros se vuelve muy costosa cuando los anchos de los edificios exceden los 150 pies. Las enormes vigas de acero necesarias para salvar esa distancia añaden importantes costes de material.
Los diseños de varios tramos resultan mucho más rentables para espacios grandes. Estos diseños utilizan columnas de soporte interiores, generalmente tubos HSS o secciones de brida ancha, para distribuir la carga del techo. El desafío radica en navegar alrededor de estas columnas. Debe alinear las columnas interiores de varios tramos con los espacios entre las puertas del muelle. Si una columna se ubica directamente frente a la puerta de un muelle, obstruye permanentemente el camino del montacargas.
Los ingenieros estructurales deben coordinar la rejilla de columnas interiores con el diseño de las puertas exteriores. Esto garantiza carriles de circulación rectos y sin obstáculos desde el remolque hasta el área de estacionamiento. Si las puertas de su muelle están espaciadas a 13 pies desde el centro, lo ideal es que la rejilla de columnas interiores sea un múltiplo de ese espacio, como 39 pies o 52 pies, para garantizar que las columnas caigan perfectamente entre los carriles de preparación.
Tabla: Opciones de estructura estructural para muros de muelle
| Tipo de marco | Columnas interiores | Ancho máximo práctico | Impacto en el flujo de montacargas |
|---|---|---|---|
| Espacio libre de marco rígido | Ninguno | Hasta 150 pies | Obstrucción cero; máxima flexibilidad. |
| Varios tramos (modulares) | Sí (diseño de cuadrícula) | Ilimitado | Requiere una alineación precisa con las puertas del muelle. |
| Adición de cobertizo | En la pared de conexión | Hasta 60 pies | Bueno para ampliar las áreas de muelles existentes. |
La ingeniería personalizada permite un espaciado de bahía variable en todo el espacio de la instalación. No es necesario utilizar el mismo espacio entre columnas en todas partes. Puede diseñar bahías más amplias en el muelle de carga para acomodar puertas más grandes y escenarios más profundos. Luego puede realizar la transición a compartimentos estándar más reducidos en el área de almacenamiento donde los diseños de los racks dictan la cuadrícula.
Especificar los herrajes de puerta correctos sigue siendo fundamental. Las puertas enrollables rápidas requieren espacios de montaje diferentes a los de las puertas seccionales estándar. La estructura de acero debe incluir las vigas superiores y las jambas reforzadas necesarias para soportar mecanismos de puertas pesados y de rápido movimiento. A edificio de almacén de acero completo integra estos requisitos durante la fase inicial de detalle.
Al detallar el acero, también se deben tener en cuenta los sellos y refugios del muelle. Estos componentes exteriores se montan directamente en los paneles y vigas de acero de la pared. Si las puertas están demasiado espaciadas, los sellos del muelle se superpondrán, impidiendo una instalación adecuada y permitiendo la infiltración del clima. Debe dejar al menos de 18 a 24 pulgadas de espacio libre en la pared entre los bordes exteriores de los sellos de muelle adyacentes.
La colocación de las puertas facilita directamente los patrones de tráfico. Quiere establecer un tráfico circular de montacargas en un solo sentido. Esto elimina los callejones sin salida. Evita peligrosos giros de 180 grados en pasillos estrechos. Los operadores deben conducir en un circuito continuo desde la recepción, el almacenamiento y el envío.
Trace la relación entre las puertas de recepción de entrada y las puertas de envío de salida. Colocar puertas de recepción en un lado del edificio y puertas de envío en el lado opuesto crea un flujo de cross-docking natural. Si las puertas deben compartir la misma pared, agrupe las puertas de recepción y las puertas de envío. Designar carriles de circulación específicos para el tráfico entrante y saliente.
El espacio adecuado entre puertas le permite pintar marcas claras en el piso. Proporciona a los operadores el espacio físico necesario para seguir el flujo circular sin cruzar hacia el tráfico que viene en sentido contrario. Cuando los operadores saben exactamente dónde están los carriles de circulación y esos carriles son lo suficientemente anchos para dar cabida a los montacargas que pasan, la velocidad general de las instalaciones aumenta de forma segura.
Abordar el cumplimiento normativo y la seguridad del operador protege a su fuerza laboral y su inversión. La viabilidad de las instalaciones a largo plazo depende del diseño de una estructura que pueda adaptarse a futuros cambios tecnológicos.
OSHA aplica pautas estrictas para los vehículos industriales motorizados. Los operadores deben mantener el control del montacargas en todo momento. Deben mantener una vigilancia adecuada. Deben mantener velocidades de operación seguras, especialmente cerca de puertas de bahía y cruces de peatones. No se puede esperar que los operadores sigan estas reglas si el diseño del edificio lo hace imposible.
Un espacio adecuado entre puertas naturalmente hace cumplir las reglas de OSHA. Proporciona suficiente tiempo de reacción. Cuando las puertas están lo suficientemente separadas, los operadores tienen la visibilidad necesaria para ver el tráfico cruzado. Tienen la autorización física necesaria para maniobras de precisión. Los muelles estrechos y congestionados obligan a los operadores a correr riesgos. Los muelles anchos y bien espaciados promueven movimientos seguros y controlados. El diseño de la red estructural para soportar carriles de circulación amplios mantiene el cumplimiento de las normas en sus instalaciones y la seguridad de sus operadores.
Integrar una separación clara entre los pasillos peatonales y las zonas de operación de montacargas es un requisito estricto. Debe diseñar barreras físicas específicas. La pintura en el suelo rara vez es suficiente para detener un montacargas. Instale bolardos y barandillas de acero de alta resistencia para proteger los caminos de salida de peatones.
Debe calcular los pies cuadrados adicionales necesarios entre las puertas del muelle para dar cabida a estas zonas de seguridad. Si necesita una pasarela peatonal de 4 pies entre dos áreas de preparación, debe agregar esa dimensión a sus cálculos de espacio entre puertas de centro a centro. No tener en cuenta los caminos peatonales durante la fase de diseño estructural obliga a robar espacio de los carriles de circulación activos más adelante. Esto compromete el flujo del montacargas y crea puntos de pellizco peligrosos.
Al instalar barreras de seguridad, siga estas pautas:
Perfore bolardos en la losa de concreto en lugar de usar pernos de montaje en superficie para obtener la máxima resistencia al impacto.
Coloque barreras al menos a 18 pulgadas de distancia del borde de la pasarela peatonal para tener en cuenta el saliente de las horquillas elevadoras.
Utilice pintura amarilla de alta visibilidad en todas las columnas de acero estructural cerca de las puertas del muelle para evitar impactos accidentales.
Instale espejos convexos al final de cada carril de estacionamiento para brindar a los operadores visibilidad hacia el pasillo de circulación principal.
Aborde la preparación para el futuro antes de verter los cimientos de concreto. Diseñe el marco de acero inicial para permitir futuras adiciones de puertas de muelle. Es posible que hoy solo necesite 10 puertas, pero es posible que necesite 20 puertas en cinco años. Planifique el espacio entre columnas a lo largo de toda la pared del muelle para dar cabida a futuros orificios ciegos.
Considere la integración de vehículos guiados automatizados (AGV). Los AGV requieren radios de giro más amplios que los montacargas operados por humanos. Exigen suelos perfectamente nivelados y recorridos de circulación estrictamente definidos. La modernización de puertas más anchas en muros de carga existentes requiere cortar vigas de acero e instalar nuevos cabezales. Esto interrumpe las operaciones y cuesta un capital significativo.
Un diseño adecuado estructura de acero del almacén logístico anticipa estas necesidades futuras. Proporciona la flexibilidad estructural necesaria para escalar las operaciones sin derribar el edificio. Al instalar aberturas enmarcadas y cubrirlas con láminas de pared estándar durante la construcción inicial, puede quitar fácilmente las láminas e instalar puertas nuevas más adelante sin modificaciones estructurales.
Realice una simulación dinámica del flujo de tráfico utilizando los pesos de paleta proyectados más pesados y las dimensiones más grandes del montacargas para finalizar el espacio entre puertas.
Proporcione a su ingeniero estructural las dimensiones exactas del foso nivelador de muelle antes de detallar los planos de los cimientos y los pernos de anclaje de las columnas de acero.
Especifique puertas de muelle de 10 pies de ancho si su operación maneja carga de gran tamaño o utiliza montacargas Clase IV y Clase V.
Trace pasarelas peatonales exclusivas e instale bolardos de acero perforados para separar físicamente el tráfico peatonal de las zonas de carga activa.
Diseñe el marco de acero inicial con paneles troquelados enmarcados para acomodar futuras ampliaciones de puertas de muelle sin necesidad de modificaciones estructurales.
R: El espacio estándar entre centros suele ser de 12 a 14 pies. Esto permite suficiente espacio exterior para remolques estándar de 8.5 pies de ancho y espacio interior para montaje de montacargas y maniobras de precisión.
R: Los pasillos cerca de los muelles de carga deben acomodar el tránsito y los escenarios en ambos sentidos. La regla general es el ancho del montacargas/carga más grande más un mínimo de 12 pulgadas de espacio libre en todos los lados, lo que a menudo resulta en carriles de circulación principales de 13 a 15 pies de ancho, según la clasificación del montacargas.
R: Sí, pero requiere evaluación estructural. Agregar puertas implica cortar el revestimiento exterior y potencialmente alterar las vigas de las paredes. El espacio entre columnas existente dictará el ancho máximo y la ubicación de las puertas nuevas.
R: Una mala ubicación obliga a los montacargas a viajar más lejos, crea callejones sin salida y hace que las paletas colocadas en etapas bloqueen los carriles de circulación activos. La ubicación estratégica respalda los flujos circulares, reduciendo la congestión y el tiempo de viaje.
R: Las estructuras prefabricadas ofrecen un montaje rápido, capacidades personalizables de espacios libres para eliminar columnas interiores cerca del muelle y la integridad estructural necesaria para soportar flujos operativos de alto volumen y servicio pesado y herrajes de puertas especializados.
R: OSHA no exige dimensiones específicas de las puertas, pero exige estrictamente entornos operativos seguros. Las puertas deben ser lo suficientemente anchas para permitir a los operadores mantener el control, estar atentos y maniobrar sin riesgos de colisión, especialmente cuando manipulan cargas más anchas que el montacargas.
