¿Qué son los materiales de estructura de acero?

Cuando te refieras a Materiales de estructura de acero, cuando estudia una oferta de edificio de acero, sin importar, se aplique para el taller de producción industrial, almacenamiento, construcción de edificios comerciales, casa modular incluso edificio de acero agrícola, verá algunas definiciones diferentes.

¿Qué son? ¿Y cómo se ven?

Vamos a revisarlos hoy.

• Columna de acero

• Viga de acero

• Viga de unión

• Placas de acero recubiertas de color

• Panel de sándwich de acero

• Perno de anclaje

• Correa

• Cubierta de piso

• Vigorizante

• Perno de alta resistencia

• Flashing y recorte

• Soporte lateral y vertical




  Columna de acero

Columnas de acero, son los miembros verticales en los edificios de estructura de acero, con el estrés por compresión y el momento de flexión, el haz de soporte, el truss y el piso de cubierta. H Sección H los aceros, la columna de tipo de caja, el poste de tubería redonda, la columna de red y la columna cruzada se usan con frecuencia en diferentes diseños de edificios.

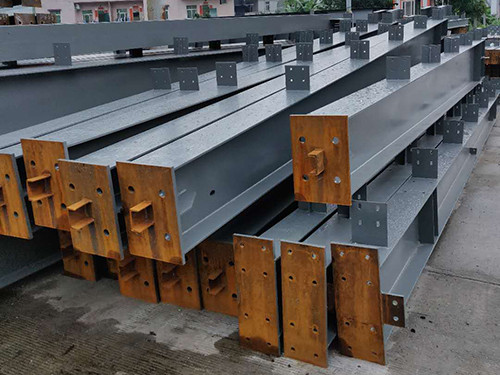

H Sección de acero:

Se llama porque la sección transversal se parece a la letra en inglés "H ". Tiene una buena propiedad mecánica y rendimiento de costos. Cuando se aplica como columnas de acero, debe agregarse placas de pie de columna, placas rígidas, placas de conexión de ronda y rayo de grúa, etc.

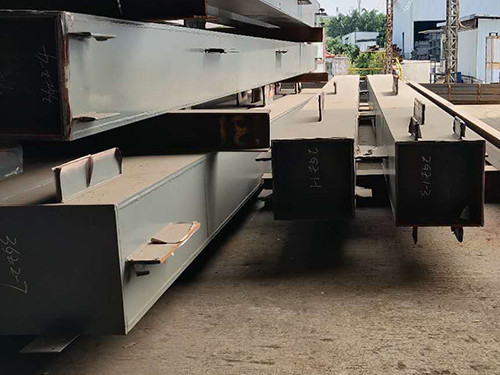

Columna de tipo de caja:

Se llama porque parece una caja de acero, tiene una buena propiedad dinámica y un pequeño valor de distorsión de contracción, que se usa ampliamente en edificios de gran altura y puentes de plataformas de gran nivel.

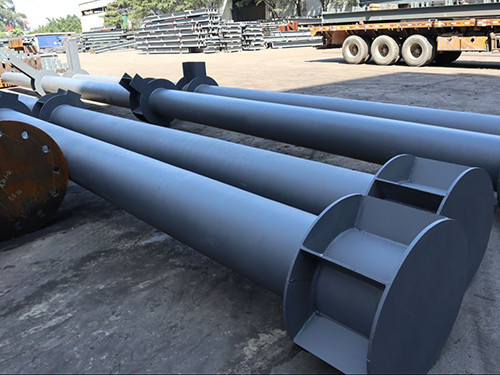

Post de tubería redonda:

La sección transversal es redonda, tiene una buena tolerancia al estrés y resistencia al par.

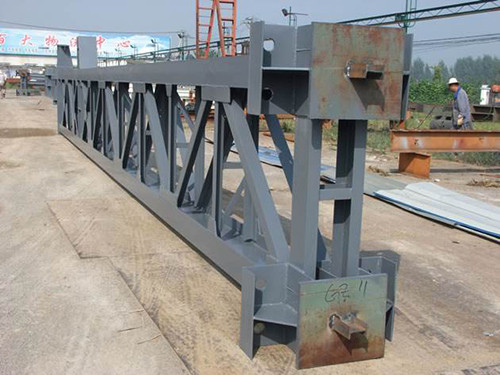

Columna de red:

La columna de red es un tipo de componentes de flexión, componer piezas de extremidades y puntal de red. En comparación con la columna web sólida, la columna de celosía puede guardar muchos materiales, pero la columna de red necesita mucho más labores. Se usa con frecuencia como columna de cuadro y columna independiente en el taller.

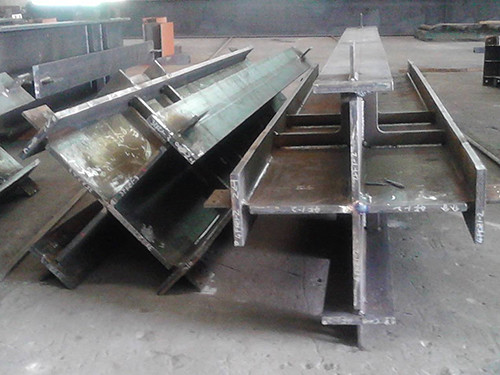

Columna cruzada:

Se llama porque la sección transversal es similar al carácter chino "十 ". Tiene una buena capacidad de carga, capacidad de estiramiento y capacidad resistente sísmica, pero su resistencia al par es débil.

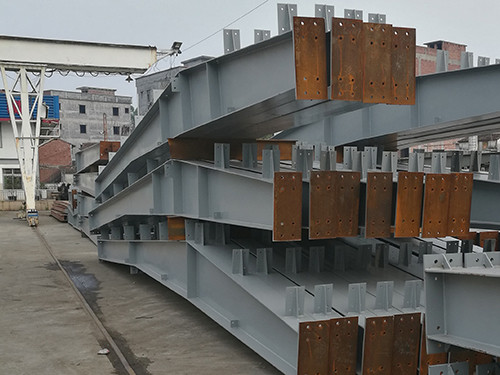

Viga de acero

Vigas de acero, mantienen el peso completo de los componentes en la superestructura y el peso de todo el techo, son los componentes importantes en los edificios de estructura de acero.

Hay 2 tipos principales: uno es una viga de acero de sección enrollada (también llamada "I Beam "), la otra es la sección de acero de la sección Heledada (también llamada "acumulación " o "Sección transversal variable " haz)

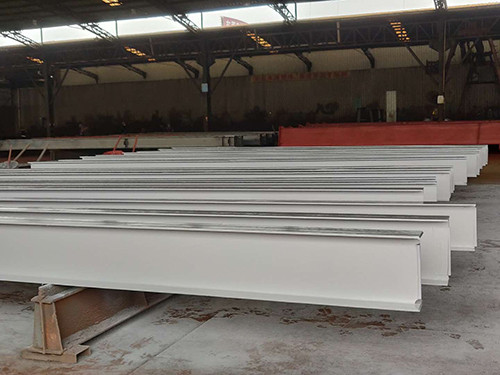

Acero de sección enrollada en caliente (también llamada "I Beam "):

El acero de palanquilla está rodando, cortando después de calentarse, luego endereza en el acero de la sección.

Las especificaciones y longitudes son fijas, de modo que la aplicación es limitada.

Viga de acero de sección H soldada (también llamada "acumulación " o "Viga variable de sección transversal ")

Adoptar grandes secciones transversales donde el momento de flexión es grande según el análisis de la fuerza, mientras se utiliza pequeñas secciones transversales donde el momento de flexión es pequeño. Ahorrará materiales y reducirá el peso del haz de esta manera. Asegura la seguridad al tener en cuenta el costo económico.

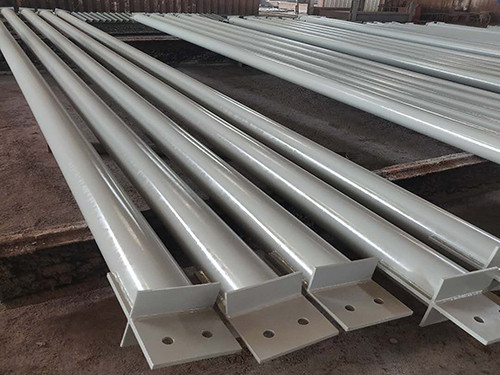

Viga de unión

Viga de corbata, también llamada Tie Bar. Desempeña el papel de aumentar la rigidez general en los edificios de estructura de acero. Establece entre columnas que conectan el marco de acero único, aumentando la rigidez lateral y reduciendo el grado de asentamiento desigual.

La barra de TIE es un tipo de forma de conexión entre los miembros del estrés estructural, no está involucrado en el cálculo estructural. Está hecho por acero redondo con placas de conexión en ambos extremos.

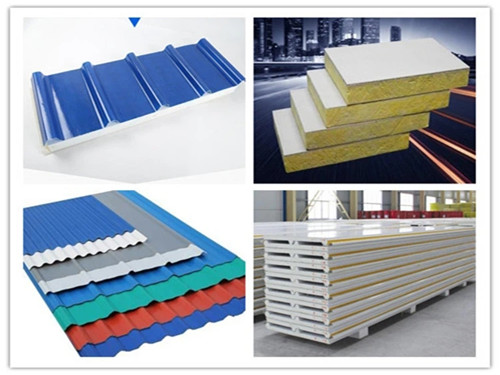

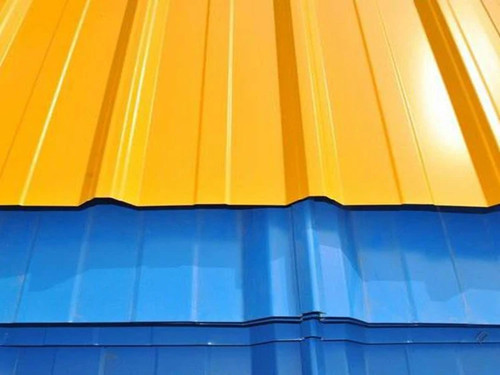

Placas de acero recubiertas de color

La placa de acero en color es una placa de acero recubierta de color después de las bobinas enrollado. Se usa para el techo y la pared. Cuando se usa en el techo, su pico corrugado es alto para que sea útil para el drenaje y la resistencia mejorada. Cuando se pone en la pared, el pico corrugado es más bajo con una apariencia atractiva.

El rango de grosor es de 0.35 mm a 0.7 mm. Las opciones de color son azul cielo, blanco, rojo, gris oscuro, gris astuto, verde u otros colores de RAL.

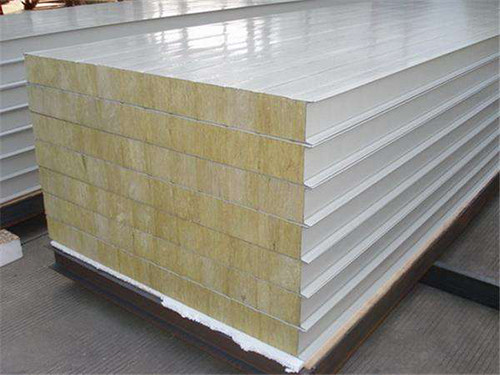

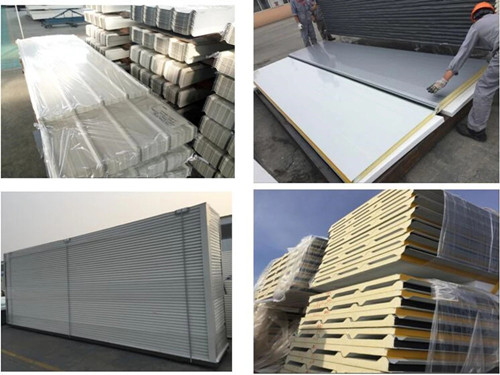

Panel de sándwich de acero

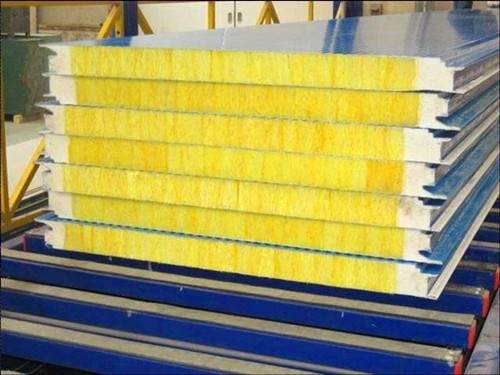

Panel de sándwich, alguien lo llama como panel compuesto, ya que está componiendo dos capas de láminas de acero y materiales centrales como poliuretano, lana de roca, poliisocianurato, lana de vidrio, EPS. Es una especie de buen material de revestimiento.

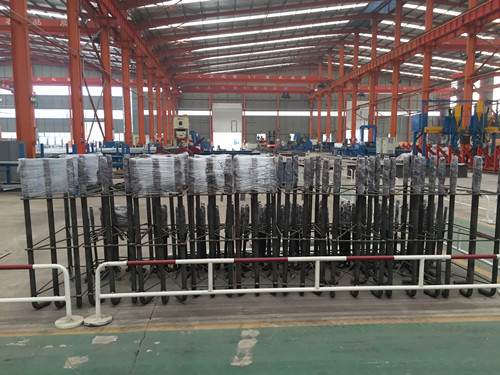

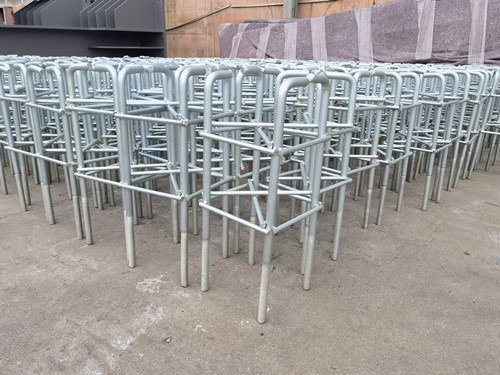

Perno de anclaje

Ancla Bolt (perno de base), se incrusta en la base de concreto para fijar el edificio y los equipos.

El perno de anclaje se realiza mediante acero redondo con grado Q235, su profundidad y diámetro incrustados están determinados por los requisitos de diseño. Hay un gancho curvo en la parte inferior, todo diseñado para mantener la fricción entre los pernos y la base y para mantener el edificio firme.

Correa

La purlin se aplica a la conexión de las columnas de la viga del techo y la pared como soporte para los paneles de techo y pared. Hay dos tipos: C y Z con características de estructura razonable, fuerza clara y construcción fácil y menos acero.

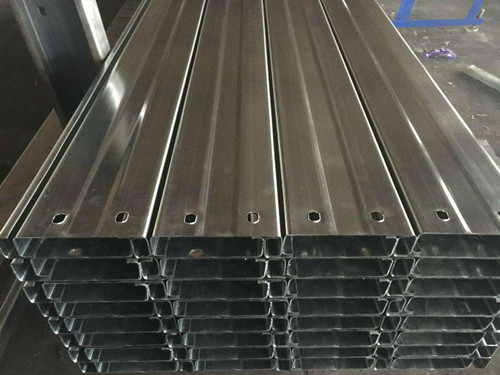

Acero de sección C: Se nombra porque la sección transversal parece una letra C en inglés C y formada por una lámina de acero galvanizada a través de la presión del rollo de flexión en frío. Podemos perforar agujeros, hacer la galvanización de electroplatación y salsa caliente en la superficie.

El rango de altura de sección es de 75-250 mm, el rango de espesor es de 1.5-3.0 mm.

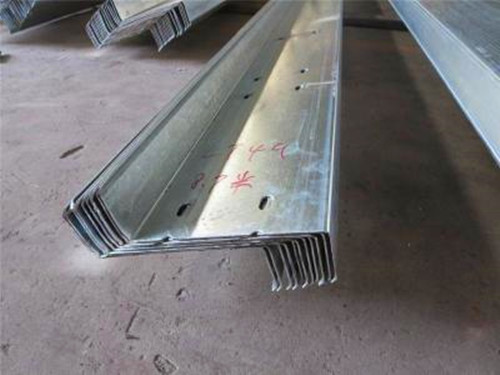

Z Sección de acero: Se nombra porque su sección transversal se parece a la letra Z inglesa y también formada por una lámina de acero galvanizada a través de la presión del rollo de flexión en frío.

El perfil de acero de la sección Z está especialmente diseñado para las características de la fuerza del techo. Cuando la pendiente del techo es grande, la fuerza del acero de la sección Z es mejor que el perfil de la sección C. Si bien no hay mucha diferencia en la pared. El acero de la sección z está optimizado para la vuelta continua sin brecha.

El rango de altura de la sección es de 100-300 mm, el rango de espesor es 1.5-3.0 mm

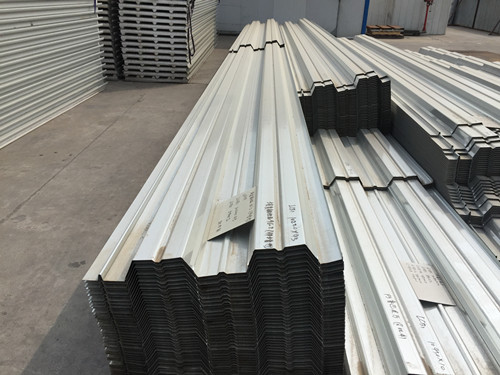

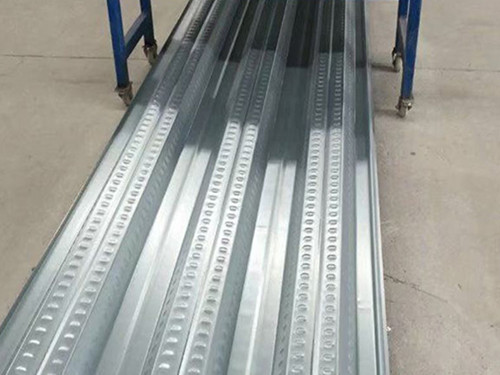

Cubierta de piso

La cubierta del piso está hecha de placa de acero galvanizada a través de molduras de flexión fría, puede aumentar el rendimiento de unión del concreto y la placa de acero, mejorar la rigidez de la cubierta del piso.

Tener rigidez de gran sección, una fuerte capacidad de rodamiento, cubierta del piso se puede usar como forma permanente de forma y barra de acero del piso debido a su bajo costo, construcción rápida y larga vida útil. Es una aplicación muy popular en edificios comerciales, estructura de piso de entrepiso residencial e industrial.

1. Construcción simple y rápida, se puede fabricar varias veces sin desmontaje de moho, lo que mejora en gran medida la velocidad de construcción y acorta el ciclo de inversión.

2. Fuerte capacidad de carga sísmica, puede controlar las grietas de manera efectiva.

3. Proteja la estructura del concreto y reduzca el daño causado por la oxidación, las plagas de insectos y la alta temperatura.

Vigorizante

Hay 2 tipos de arriostros: refuerzos rectos y refuerzos diagonales. Es el punto de soporte fuera del plano de las purlinas, por lo que la fuerza de tensión de refuerzos es la carga lateral de la correa.

El refuerzo está hecho de acero redondo con grado Q235, desempeña el papel de conectar todas las puras de techo en un todo. Cuando insertamos la tubería redonda para refuerzos diagonales, es tubería de manga y puede desempeñar un papel de soporte.

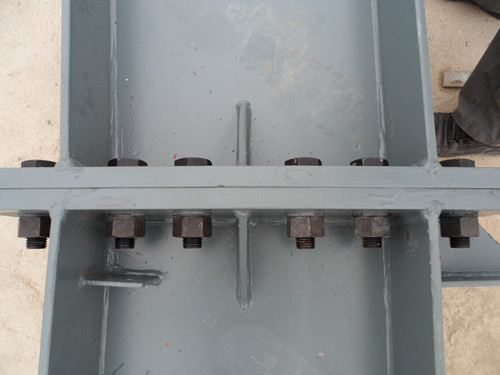

Perno de alta resistencia

Perno de alta resistencia, es un tipo de sujetador utilizado comúnmente en estructuras de acero. En comparación con el perno ordinario, no hay muy diferente en la apariencia y la estructura, pero la conexión del perno ordinario se logra mediante la presión y la resistencia al perno, y el perno de alta resistencia aplica una gran fuerza previa a la punta al perno y provoca la presión de apretón entre La superficie de contacto de la conexión, por lo que existe una gran fricción perpendicular a la dirección del perno, confiando en esta fuerza de fricción para transferir la fuerza de corte de conexión.

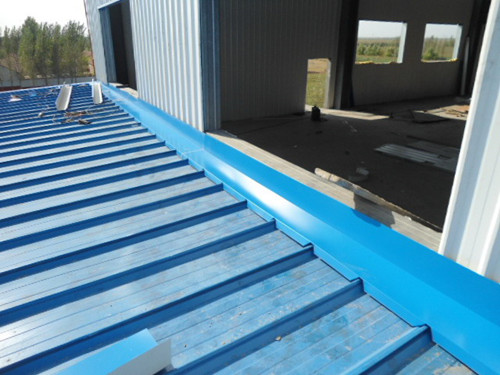

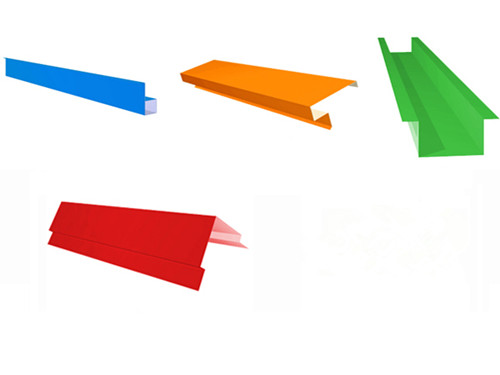

Flashing y recorte

Termina/flashing/flexión, está hecha por una lámina de acero recubierta de color con varios tipos de formas para impermeables y belleza, como parpadeo de pared, adornos de ventanas, molduras de puerta, adornos de alero, etc.

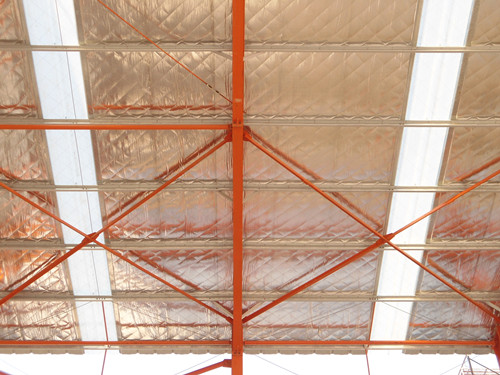

Refuerzo lateral

El soporte lateral de la estructura de acero es el miembro que limita el desplazamiento horizontal del haz de acero. Está hecho de acero redondo con perno tensor en ambos extremos. Excepto por su peso muerto, no hay carga desde la dirección vertical, o la carga de la dirección vertical es muy pequeña.

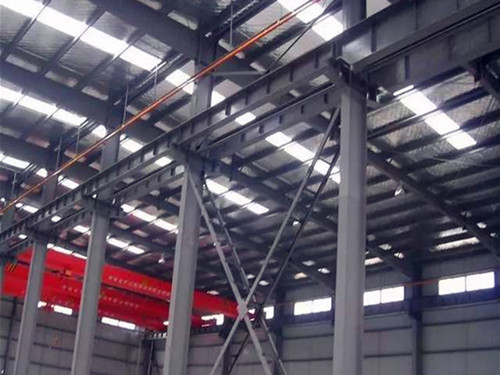

Soporte entre columnas

El soporte de la columna es un tipo de varilla de conexión que se establece entre las columnas para garantizar la estabilidad general de la estructura de acero, mejorar la rigidez lateral y transferir la fuerza horizontal en dirección longitudinal. Está hecho por acero redondo, tubería redonda, acero angular e incluso aceros de sección H.
