Código para la junta dividida de los componentes y edificios de la estructura de acero

1. Código para la aceptación de la calidad de la construcción de la estructura de acero Ingeniería GB50205-2020

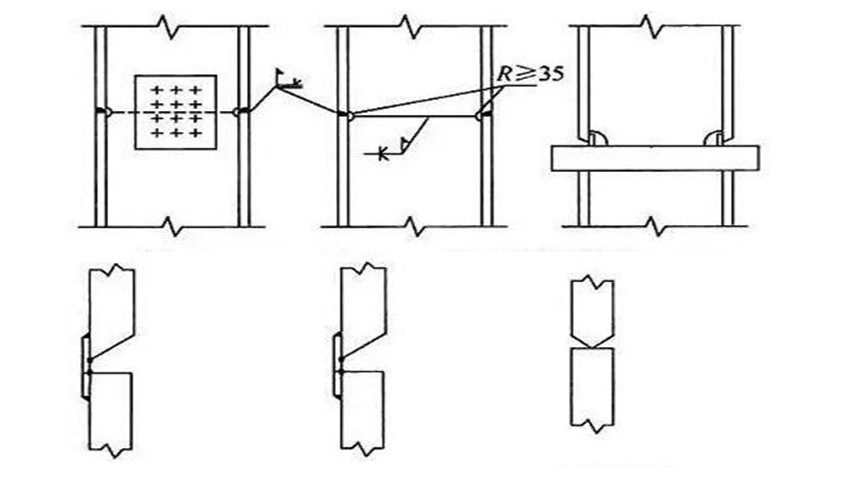

8.2.1 El espacio entre la brida y las juntas web de acero H soldado no será menos de 200 mm. La longitud de empalme de la placa de brida no debe ser inferior a 2 veces el ancho de la placa, el ancho de empalme de la red no debe ser inferior a 300 mm, y la longitud no debe ser inferior a 600 mm.

2. Código para la construcción de la estructura de acero Ingeniería GB50755-2012

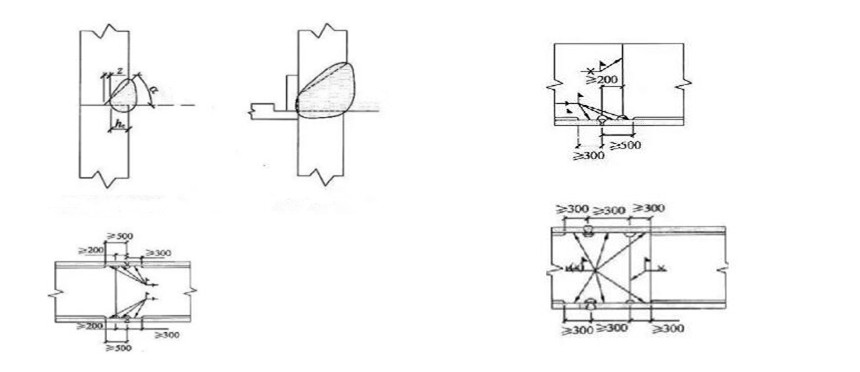

9.2.1 El espacio entre las juntas de costura de la brida y las juntas de empalme de la red del acero soldado en forma de H no debe ser inferior a 200 mm. La longitud de la brida no debe ser inferior a 600 mm; El ancho de la red no debe ser inferior a 300 mm y la longitud no será inferior a 600 mm.

9.2.2 La longitud de empalme del panel lateral del miembro de la caja no debe ser inferior a 600 mm, el espacio entre los dos lados adyacentes no debe ser inferior a 200 mm, y la placa lateral no debe ensamblarse en la dirección de ancho. Cuando el ancho excede los 2400 mm, el ancho de empalme mínimo no debe ser inferior a 1/4 del ancho de la placa.

9.2.3 Cuando no hay requisitos especiales en el diseño, el acero laminado en caliente Usado para componentes secundarios se puede soldar con la boca recta, y la longitud de empalme no debe ser inferior a 600 mm.

9.2.4 Cuando se conecta la tubería de acero, cada junta debe ser una junta y la longitud más corta deberá cumplir con las siguientes disposiciones:

1. Cuando el diámetro de la tubería de acero es D 500 mm, no debe ser inferior a 500 mm;

2. Cuando el diámetro de la tubería de acero es de 500 mm

3. Cuando el diámetro de la tubería de acero es> 1000 mm, no debe ser inferior a 1000 mm;

4. Cuando la tubería de acero se procesa por modo de rodadura, puede haber varias juntas, pero la longitud de conexión más corta debe cumplir con los requisitos de los párrafos 1 ~ 3.

9.2.5 Cuando se extiende la tubería de acero, la soldadura longitudinal de las juntas o segmentos de tubería adyacentes debe ser escalonado, y la distancia mínima (a lo largo de la longitud del arco) no debe ser menos de 5 veces el grosor de la pared de la tubería de acero, y debe no ser menos de 200 mm.

9.2.6 La soldadura de empalme del componente debe cumplir con los requisitos de los documentos de diseño. Cuando no hay requisitos de diseño, se adoptará la soldadura de tope fuerte.

3. Código para la soldadura de la estructura de acero GB50661-2011

5.1.5 El grado de calidad de la costura de soldadura se seleccionará de acuerdo con la importancia, las características de carga de estructura de acero, forma de soldadura, ambiente de trabajo y estado de estrés, de acuerdo con los siguientes principios:

1. En los componentes que llevan la carga dinámica y necesitan la verificación de fatiga, las juntas de soldadura que requieren una conexión fuerte con el material base deben soldarse, y el grado de calidad debe cumplir con las siguientes disposiciones:

1) La articulación del trasero transversal o el trasero en forma de T y la articulación de combinación angular con la fuerza vertical a la longitud de la soldadura deben ser de nivel 1 cuando se tiran y no se debe ser más bajo que el nivel 2 cuando esté bajo presión.

2) La articulación del tope longitudinal con la fuerza paralela y la dirección de la longitud de la soldadura no deben ser inferiores al nivel 2.

3) La costura de trabajo del sistema de trabajo pesado (A6 ~ A8) y el sistema de trabajo intermedio con peso de elevación Q 50T (A4 y A5) la junta en forma de T entre la red y la placa de la brida superior y entre el acorde superior y la placa de nodo de la grúa, la armadura debe ser soldada. La forma de soldadura debe ser una combinación de tope y ángulo, y el grado de calidad no debe ser inferior al segundo grado.

2. En los componentes que no necesitan verificación de fatiga, la soldadura de tope fuerte con el material base debe soldar, y la calificación de calidad no debe ser más baja que la secundaria cuando se tira, y no debe ser inferior a la secundaria cuando está bajo presión.

3. Para las soldaduras a tope de la penetración parcial, utilizando soldaduras de esquina o soldaduras de combinación de tope y esquina en forma de T, y soldaduras de ángulo de vuelta, el nivel de calidad debe cumplir con las siguientes disposiciones:

1) La estructura que lleva directamente la carga dinámica y necesita verificación de fatiga y el haz de grúa con el peso de elevación de la grúa igual o mayor que 50T, las vigas y las piernas y otros nodos importantes no deben ser más bajos que el segundo nivel.

2) Otras estructuras pueden ser nivel terciario.
