Las imágenes te dicen qué componentes de estructura de acero de peso ligero son

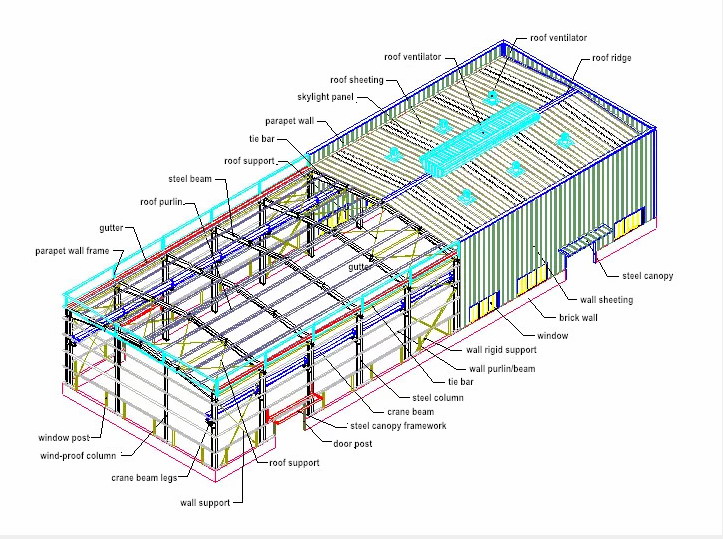

Diagrama general:

Principios mecánicos:

Marco del portalSe combina por columna y haz y forma el marco lateral como estructura de la fuerza principal, así como el soporte de techo y pared para mejorar la estabilidad longitudinal.

1.Marco de acero: Adopte los aceros de sección H para hacer columna y haz, todas las cargas se transfieren a base a través de columnas de acero y vigas.

1-1. Forma general

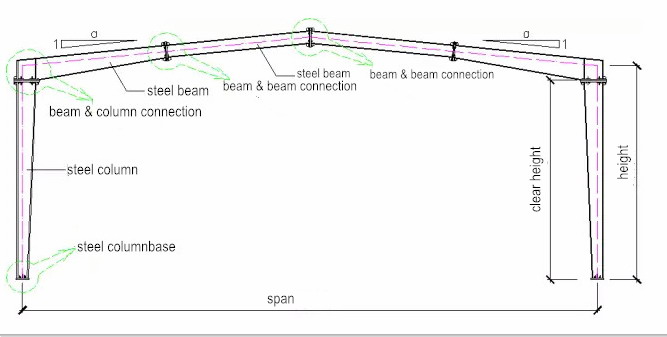

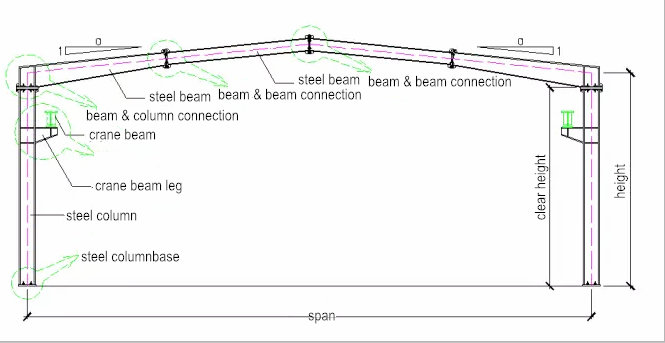

una. Marco típico a dos aguas

B. Marco a dos veces con grúa sobre cabeza

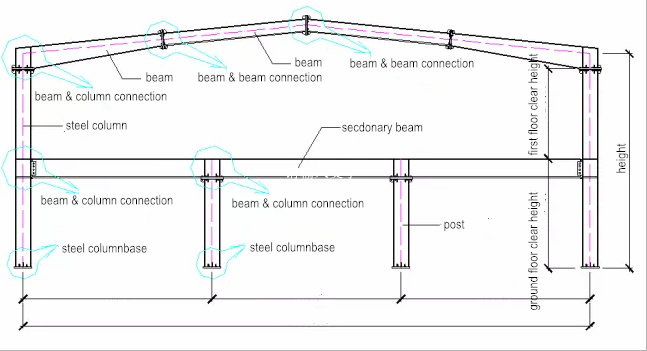

C. sistema Mezzanine en marco a dos aguas

1-2. Detalles

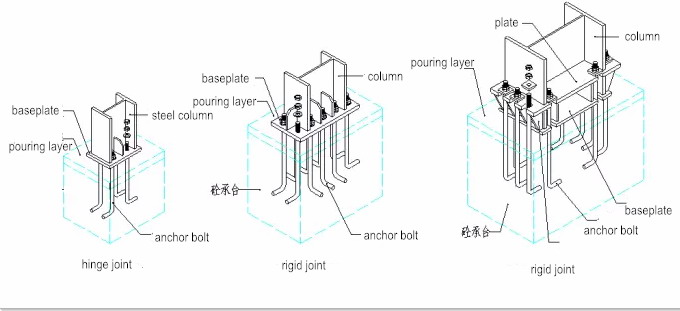

una. detalles pie de la columna

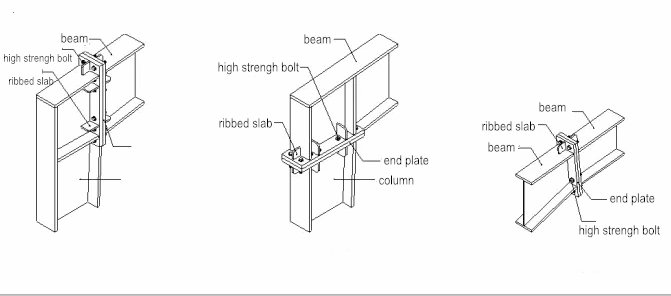

B. Haz, detalles de la columna

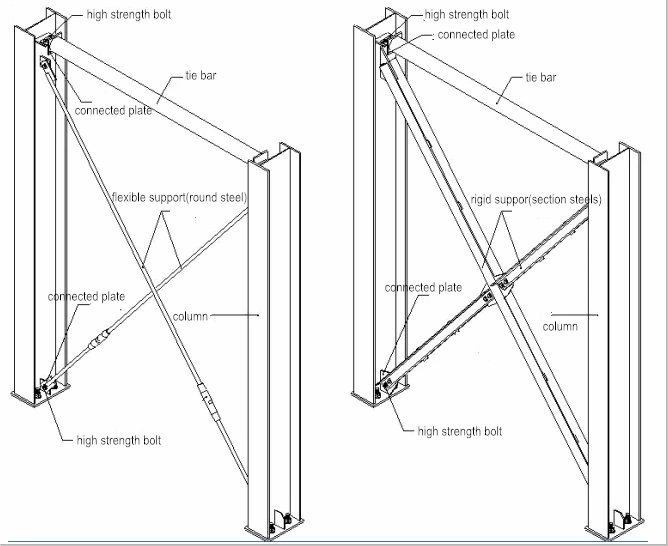

2.Barra de apoyo y apoyo: El soporte se divide en soporte rígido y soporte flexible y se coloca en el techo y la pared.

2-1. Los soportes rígidos se realizan mediante acero de la sección laminada en caliente (por ejemplo, acero de ángulo);

2-2. Los soportes flexibles se realizan por aceros redondos;

2-3. Barra de corbata (tubería de acero) más sistema de soporte cerrado.

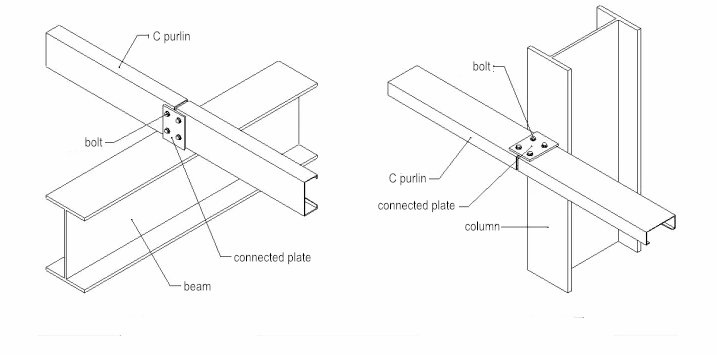

3.Purlin de techo, Purlin de Pared / Viga: Aceros de sección C o Z, que llevarán la fuerza proveniente del revestimiento del techo y la pared y transferirá la fuerza a la columna y el haz.

4.Refuerzo de rodilla: Hecho por acero de ángulo o acero plano.

5.Viga de grúa: Lleva la carga de la grúa, se hace mediante placa de acero.

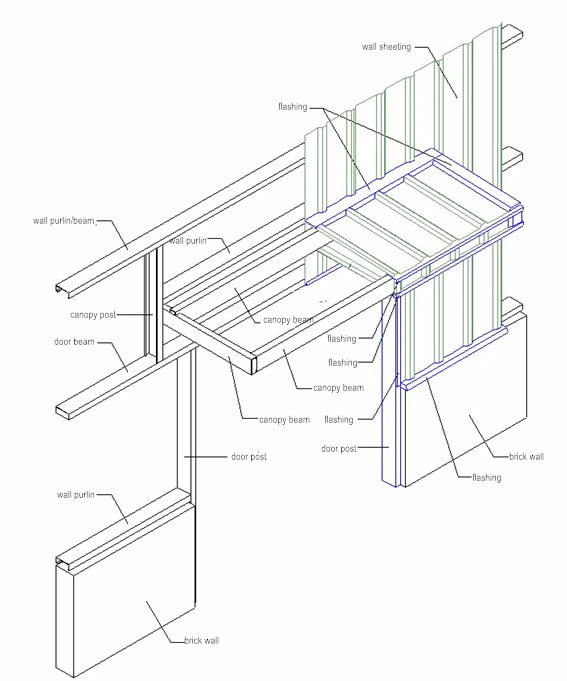

6.Pabellón: Hecho por un solo panel de sándwich de chapa de acero o acero.

7.Revestimiento de techo y pared: Hoja de acero recubierta de color; Panel de sándwich de acero (EPS, ROCKWOOL, Glasswool, PU, ​​PIR); Hoja de acero + Fibra Glasswool

8.Panel de tragaluz

9.Hoja de piso de cubierta de acero

10.Canal: 3 opciones hechas por hoja de acero recubiertas de color, lámina de acero inoxidable y placa de acero galvanizado

11.Ventilador de techo

12. Puerta:Puerta corredera, puerta de swing, puerta de rodillo, secatodoor, puerta de acero

13. Ventana:Ventana de acero plástica, ventana de aleación de aluminio

14.Grua
