Requisitos técnicos para materiales de revestimiento de estructura de acero

1. GB 51022-2015 Código técnico para la estructura de acero del edificio de peso ligero con marcos a dos aguas 11.1.10:

La posición de vuelta del panel del techo a lo largo de la dirección de longitud debe colocarse en la correa del techo, la longitud de la vuelta no debe ser inferior a 150 mm y hacer un pozo impermeable en el lugar de lap; mientras que la longitud de vuelta del panel de la pared no debe ser inferior a 120 mm.

2. GB 50896-2013 Código técnico para la aplicación de la hoja de metal perfilado

La pendiente del techo de la lámina de acero corrugado debe cumplir con las siguientes disposiciones:

1) Determinado por cálculo de acuerdo con la forma de la estructura del techo, el tipo de panel del techo, la estructura de conexión, el modo de drenaje y las condiciones climáticas;

2) la pendiente del techo no debe ser inferior al 5%;

Cuando la lámina de acero corrugada está conectada con sujetadores, la pendiente del techo no debe ser inferior al 10%;

3) En el entorno de polvo corrosivo, la pendiente del techo de metal corrugado no debe ser inferior al 10%;

Cuando el grado corrosivo es un ambiente fuerte y mediano, la pendiente del techo no debe ser inferior al 8%;

4) Al determinar la pendiente del techo de la placa de metal, se considerará la relación entre la altura de la onda de la placa de metal prensada y la capacidad de drenaje.

Cuando el techo es superior a 50 mm, la pendiente del techo no debe ser inferior al 5%; Cuando la altura de la onda del panel del techo es inferior a 30 mm, la pendiente del techo no debe ser inferior al 45%;

La pendiente del techo totalmente soldado no debe ser inferior al 2%.

3. GB 50352-2019, Estándar uniforme para el diseño de edificios civiles

La pendiente de drenaje del techo se determinará de acuerdo con la forma de la estructura del techo, el tipo de base del techo, la forma de estructura impermeable, el rendimiento del material y las condiciones climáticas locales, y deberá cumplir con las siguientes disposiciones:

1) El techo no debe ser inferior al 3% de la estructura, y el edificio no debe ser inferior al 2%;

2) Si la pendiente de la superficie del mosaico es superior al 10% y la fuerte intensidad de fortificación del viento y sísmico es mayor de 7 grados, se deben tomar medidas fijas para evitar que el material del mosaico caiga;

3) La pendiente longitudinal de los rollos impermeables aleros y canalones no debe ser inferior al 1%, y la zanja de la recolección de techos de metal no puede tener pendiente;

4) Cuando la pendiente del techo de siembra es superior al 20%, se deben tomar medidas fijas y deslizantes.

4. GB 50205-2020 Estándar para la aceptación de la calidad de la construcción de las estructuras de acero

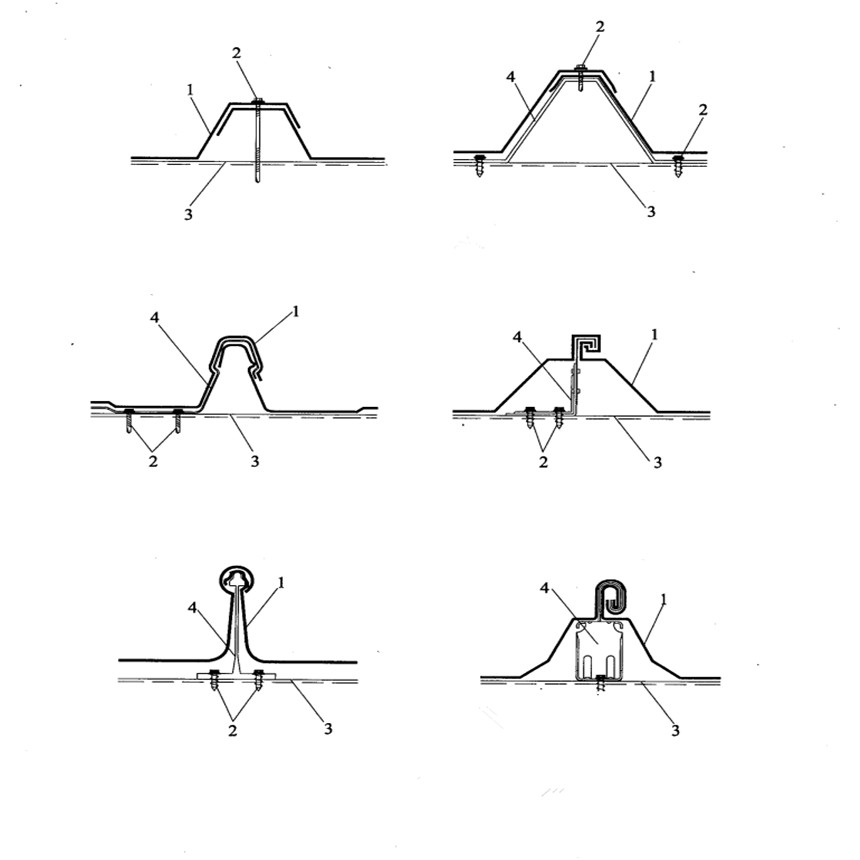

Cuando se conecta la dirección de longitud del techo y la lámina de acero de la pared, el extremo de la vuelta debe colocarse en los componentes de soporte (como la purin, vigas de pared, etc.), y debe conectarse de manera confiable con los componentes de soporte.

Cuando se usan tornillos o remaches para arreglar la vuelta, la parte de la vuelta debe estar proporcionada con cinta de sellado impermeable.

La longitud de la vuelta de la dirección de longitud de la placa de metal prensada debe cumplir con los requisitos de diseño, y cuando se usa la vuelta de soldadura, la longitud de la vuelta de la placa de metal prensada no debe ser inferior a 50 mm.
