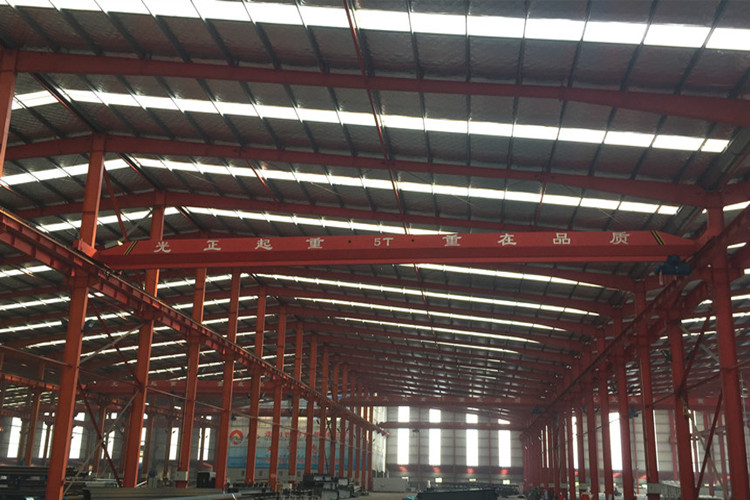

Viga de grúa en el edificio de estructura de acero

Diseño y clasificaciones del haz de grúa en el edificio de estructura de acero

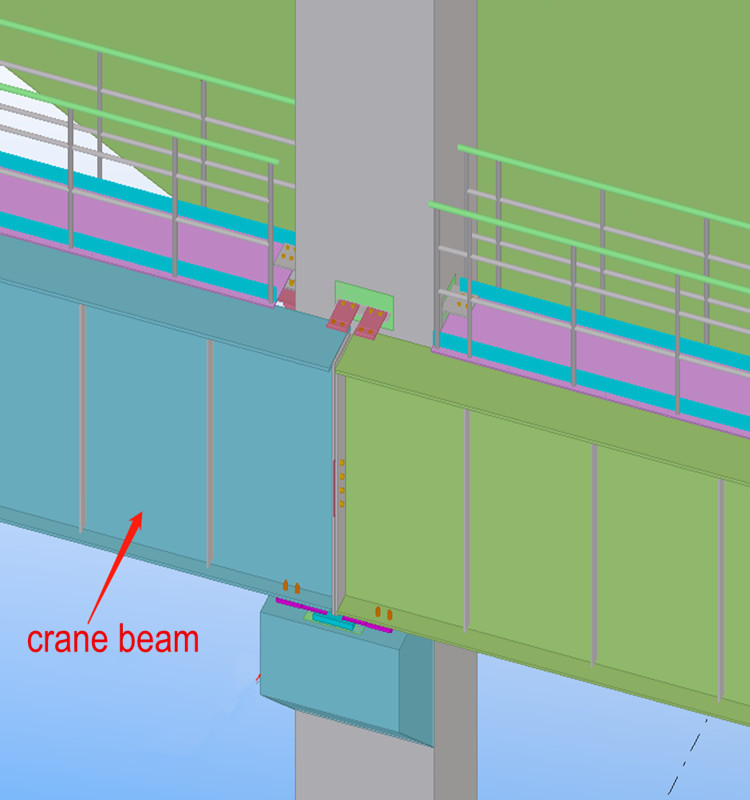

1.1 componentes del haz de grúa

La viga de la grúa es un tipo de estructura de haz que respalda la grúa que funciona, juega un papel importante en el cumplimiento de los requisitos de producción de Edificios de construcción industrial, que también es una estructura popular en talleres industriales.

El sistema de haz de la grúa incluye haz de grúa o truss de grúa, estructura de freno, soporte lateral y vertical. Sin embargo, la estructura del freno se puede quitar si el truco y la carga de cojinetes de grúa son pequeños.

1.2 clasificaciones de haz de grúa

En general, un haz de grúa (vientre sólido) y una arcilla de grúa (vientre vacío) se distinguen por un cuerpo sólido y un cuerpo vacío, como el haz de grúa con haz de acero, combinación de acero combinada en forma de trabajo, haz de caja, grúa de tipo de pared grúa de pared haz y otras formas. El haz de grúa más popular es la viga de la viga I y la grúa de acero en forma de H.

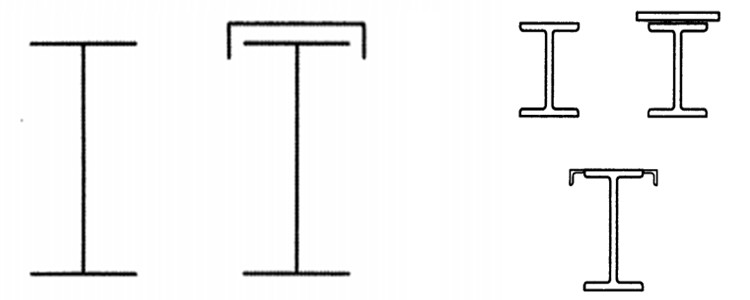

(1) Viga de grúa de acero

El tipo de viga de grúa de acero está hecha directamente de acero de tipo H en caliente, que es fácil de hacer, pero el consumo de acero es ligeramente más alto. En general, es adecuado para la situación en la que el tramo del haz es inferior a 9 m y la capacidad de elevación de la grúa es inferior a 20T.

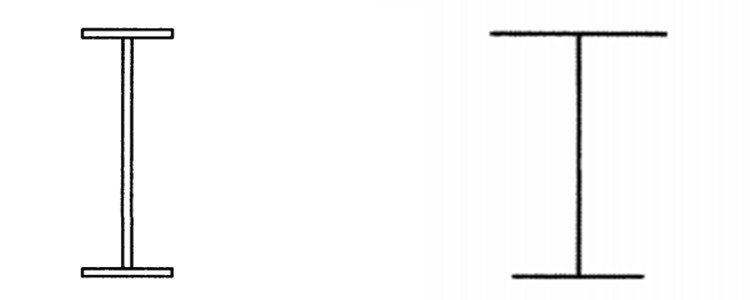

(2) Viga de grúa de acero de la sección H soldada

Sección H soldada Viga de acero Tiene un buen rendimiento de rodamiento, trabajo confiable, construcción simple y fácil de optimizar la sección del haz, que es la selección de tipo más utilizada.

(3) arcilla de grúa

Usando la sección de acero o haz en forma de I combinado como una armadura con un acorde superior rígido, ahorra (aproximadamente 15%~ 20%) en comparación con el acero del haz web sólido, pero es más intensivo en la mano de obra, y la conexión del nodo es sensible a la fatiga. Es adecuado para la situación en la que el tramo L≥18m y la capacidad de elevación Q≤30T de las grullas ligeras y medianas. Existe un precedente para la aplicación de cigarrillos de grúa soldados por pernos de 36 m-span en China (para grúas intermedias con una capacidad de elevación de Q = 75T).

(4) Viga de caja como viga de grúa

Viga de la grúa tiene las ventajas de una gran rigidez y buena resistencia a la desviación, que es adecuada para un tramo grande, grúa de gancho suave de tonelaje grande o grúa de gancho duro de clase trabajadora A8, así como la viga de la grúa con requisitos de rigidez de torsión de contadores altos (como el rango de pared de gran amplio en el tramo que se extiende. Viga de grúa) Girder de grúa. Sin embargo, la producción es más complicada, las condiciones de operación de soldadura son pobres y la deformación de la soldadura no es fácil de controlar y corregir.

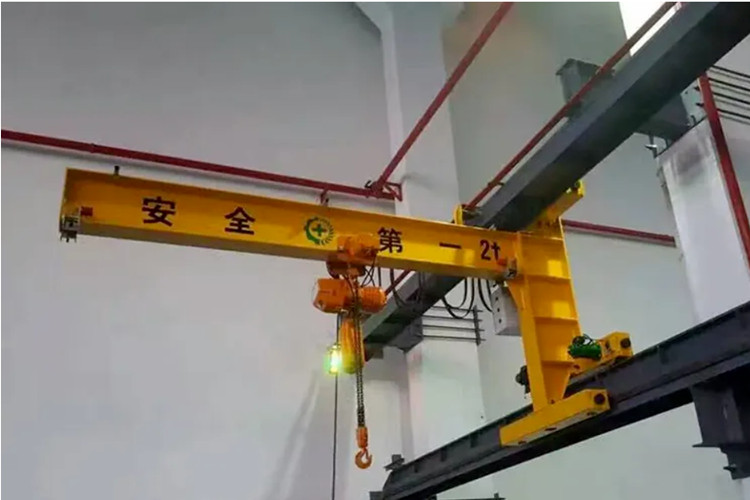

(5) Viga de grúa de la línea de pared

El haz de la grúa de la pared está compuesto por el haz superior que lleva la carga horizontal y el haz inferior que lleva la carga horizontal y vertical. El tipo de separación es más económico, pero la deformación relativa de las vigas superior e inferior debe controlarse estrictamente. Para aumentar la rigidez de la estructura de la grúa, las vigas superior e inferior también se pueden combinar en la sección de tipo de caja.

(6) Viga de grúa suspendida

Las vigas de grúa suspendida generalmente se suspenden en los nodos o pilares independientes y soportes de estructuras de carga de techo (armaduras de techo, marcos de cuadrícula, marcos rígidos de portal, etc.) utilizando Sección H en caliente H en caliente acero. Se puede usar como el haz de la grúa de la grúa de caña única suspendida como el haz de pista de la grúa monorail. Generalmente utilizado para grúas con una capacidad de elevación de 0.25 ~ 10t.
